Где применяется

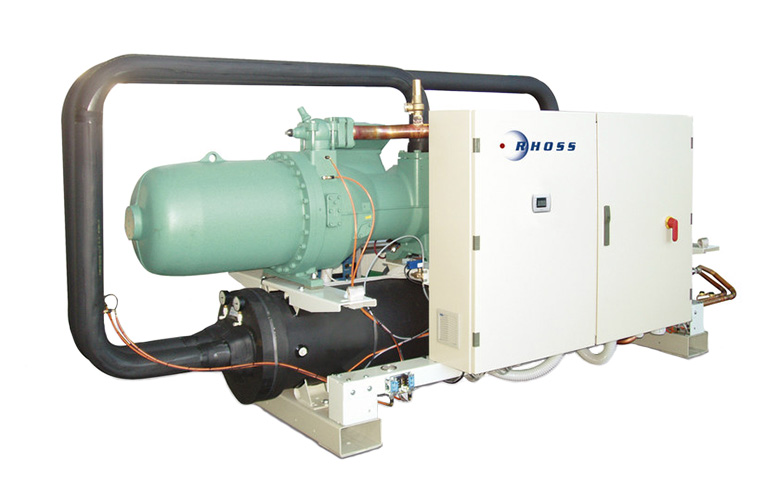

Чиллеры на винтовых компрессорах с выносным конденсатором: сам агрегат стоит в помещении, конденсатор выносится наружу отдельно. Такое разделение выбирают, когда:
- на фасаде или кровле нет места под полный агрегат
- машину надо держать в техническом помещении
- шум компрессоров не должен выходить на улицу
- трасса до места сброса тепла длинная
Та же платформа выпускается и с водяным конденсатором под индексом H вместо E — выбор между ними зависит от того, есть ли на объекте куда деть тепло водой.
Конструкция
Буквы обозначения: T — водоохладитель, C — только охлаждение, E — выносной конденсатор, V — винтовые компрессоры.
Корпус компактный несущий, из оцинкованной листовой стали с полиэфирным порошковым покрытием синего цвета RAL 5002. Компрессоры высокоэффективные полугерметичные винтовые, разработанные под R134a: пуск через часть обмотки или переключением «звезда-треугольник», пусковой ток ограничивается стабилизатором и ступенчатым повышением нагрузки.
- у каждого компрессора — подогреватель картера, встроенная защита двигателя от перегрузок и запорный клапан на линии нагнетания
- панель с электроаппаратурой в водонепроницаемом корпусе по стандартам МЭК
- питание 400 В / 3 фазы / 50 Гц, трансформатор вспомогательной цепи на 230 В, питание контроллера 24 В
- реле контроля фаз для защиты компрессора, силовые контакторы и клеммы для дистанционного включения, двойной уставки и сигнализации
| Исполнение и опции | Что даёт |
|---|---|
| B | стандартное, высокая энергетическая эффективность |
| I | та же эффективность, компрессоры в звукоизолирующем кожухе |
| CCL | плавное регулирование производительности: у двухкомпрессорного агрегата от 25 до 100 % |
| RA | электроподогреватель с реле для защиты испарителя от замерзания |
| RR | запорный клапан на линии всасывания вместо штатного на нагнетании |
Как подбирают
Винтовой компрессор регулирует производительность плавно или широкими ступенями и потому спокойно держит частичную нагрузку. Именно на ней машина работает большую часть сезона, поэтому агрегаты этого класса сравнивают по сезонному ESEER, а не по EER в номинальной точке — разница между двумя чиллерами с одинаковым EER может достигать четверти годового потребления.
- количество независимых холодильных контуров даёт резервирование: отказ одного оставляет объект с половиной мощности, а не без холода
- объём воды в контуре считают от инерции системы; буферная ёмкость нужна там, где нагрузка скачет
- исполнение по шуму выбирают до заказа — изменить его на объекте невозможно
Особенность серии — выносной конденсатор проектируют вместе с агрегатом: длина и перепад высот трассы хладагента, её диаметр и дополнительная заправка считаются по методике производителя и влияют на фактическую производительность. Опция CCL имеет смысл там, где нагрузка меняется широко: без неё нижняя граница регулирования определяется количеством компрессоров.
Что учесть при монтаже
- агрегат ставят в помещении: нужны виброопоры, гибкие вставки на водяных подключениях и вентиляция технического помещения
- выносной конденсатор требует свободного прохода воздуха со всех сторон и беспрепятственного выброса вверх
- трасса хладагента между агрегатом и конденсатором — работа подрядчика с холодильным допуском
- на входе в испаритель ставят фильтр и реле протока
- питание трёхфазное 400 В: проверка чередования фаз обязательна, для этого в панели стоит реле контроля фаз
Пуск без протока воды разрушает испаритель быстрее, чем сработает любая защита компрессора.
