Элементы вентиляционных установок

Элементы вентиляционных установок — это отдельные секции, из которых собирается наборная система вентиляции: вентиляторные блоки, фильтры, калориферы, охладители, рекуператоры, шумоглушители, клапаны и переходники. Секции стыкуются в единый корпус в нужной последовательности — под конкретную задачу, а не под типовой моноблок.

Когда нужна наборная схема

Расход воздуха выходит за пределы моноблочного ряда; габариты венткамеры или дверных проёмов не позволяют занести готовый агрегат; нужна нестандартная последовательность секций — например, двойной нагрев или увлажнение; требуется исполнение под агрессивную среду. Ещё один частый случай — модернизация: заменить одну секцию в существующей установке дешевле, чем менять агрегат целиком.

Состав системы

• фильтры — защита оборудования и очистка воздуха;

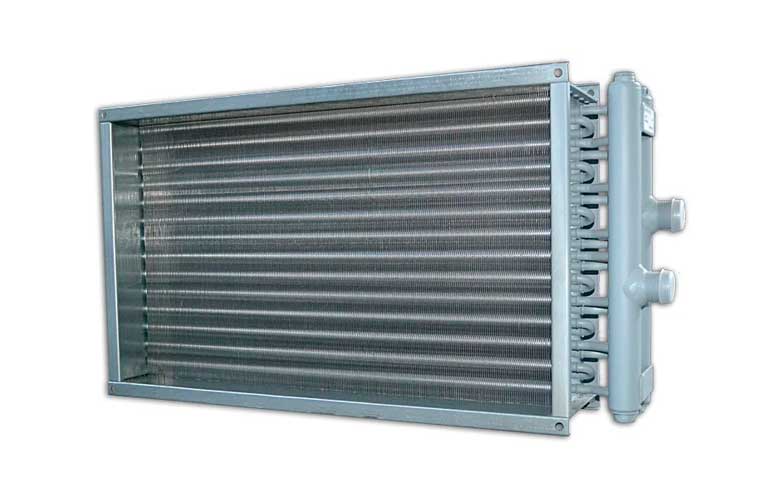

• калориферы — водяные, электрические, паровые;
• охладители — водяные и фреоновые секции;
• пластинчатые рекуператоры — возврат тепла вытяжки;
• вентиляторные секции, шумоглушители, воздушные клапаны, гибкие вставки.

Как подобрать

Исходные данные для расчёта:

• расход воздуха, м³/ч — общий для всей цепочки секций;
• сечение установки — задаётся по допустимой скорости в сечении, обычно 2–3 м/с;
• суммарное сопротивление секций, Па — складывается со всеми потерями сети и определяет вентилятор;
• последовательность секций — фильтр всегда перед теплообменниками, каплеуловитель после охладителя;
• параметры теплоносителя и холодоносителя;
• габариты венткамеры — длина цепочки, проходы для обслуживания, сторона доступа;
• автоматика — щит собирается под фактический набор секций.

Наборная или моноблок

Наборная система гибче, ремонтопригоднее и не имеет ограничений по производительности, но требует проекта и стоит дороже при малых расходах. Готовые агрегаты — вентиляционные установки и приточно-вытяжные установки.

Цены и условия поставки

Цены на элементы вентиляционных установок — от 16 245 ₴ до 49 519 ₴. Часть позиций поставляется под заказ, стоимость формируется по конфигурации — счёт или коммерческое предложение предоставляем в течение одного рабочего дня. Работаем с ФЛП и юридическими лицами: безналичный расчёт с НДС, официальные документы, гарантия производителя, доставка по Украине, шеф-монтаж и сервисное обслуживание собственной службой.
В каталоге Termal — секции и элементы вентиляционных установок Aerostar, Ruck, VTS и Remak. Termal — официальный дилер: оборудование официально ввезено в Украину, гарантия производителя действует на территории страны. Пришлите расход, состав секций и габариты венткамеры — соберём установку и посчитаем сопротивление.
