Где применяется
Электрический нагреватель для круглых вентиляционных каналов. Ставится в разрыв воздуховода и греет приточный воздух без водяного контура — нужно только питание.
- квартиры и небольшие офисы с приточной вентиляцией
- объекты без системы теплоснабжения или с удалённым тепловым пунктом
- догрев после рекуператора в холодный период
- помещения, где прокладка водяных труб нецелесообразна
Рабочий температурный диапазон — от −30 до +40 °C. Питание 220 В.
Конструкция
Корпус из оцинкованного стального листа. Нагрев дают трубчатые электрические элементы, а не открытая спираль. Класс электроизоляции IP 40.
- монтаж в разрыв круглого воздуховода соответствующего диаметра
- нагревательные элементы разделены на секции — мощность включается ступенями
- требует защиты от перегрева и блокировки при отсутствии потока воздуха
- диаметры линейки от 100 до 315 мм
Количество секций определяет, насколько плавно можно регулировать мощность: односекционный нагреватель включается целиком, трёхсекционный — третями.
Как подбирают
Мощность и диаметр подбирают вместе — в линейке они не пропорциональны:
| Модель | Диаметр канала, мм | Мощность, кВт | Секций | Габариты Д × Ø × В, мм |
|---|---|---|---|---|
| REH 100/0,6 | 100 | 0,6 | 1 | 380 × 100 × 180 |
| REH 125/1,2 | 125 | 1,2 | 2 | 380 × 125 × 205 |
| REH 160/3 | 160 | 3 | 1 | 480 × 160 × 240 |

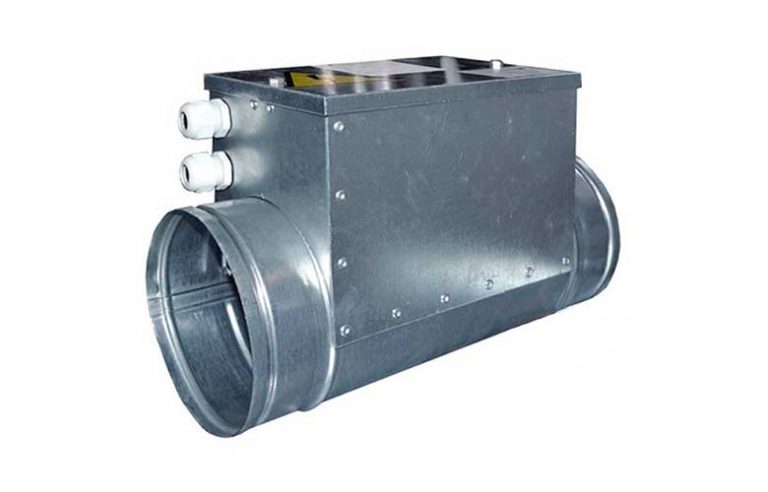

| REH 200/3 | 200 | 3 | 1 | 480 × 200 × 280 |
| REH 250/9 | 250 | 9 | 3 | 680 × 250 × 330 |
| REH 315/6 | 315 | 6 | 2 | 680 × 315 × 395 |
Главное, что видно из таблицы: мощность не растёт вместе с диаметром. Нагреватель на 250 мм имеет 9 кВт, а больший на 315 мм — лишь 6 кВт. Это разные исполнения под разные расходы воздуха, а не последовательный ряд. Подбирают по тепловой нагрузке и расходу, а не по размеру канала.
Второй ориентир — длина корпуса. У неё лишь три значения: 380, 480 и 680 мм. Место в воздуховоде готовят именно под ту группу, к которой относится выбранная модель.
Что учесть при монтаже
- нагреватель включают только при работающем вентиляторе — нужна блокировка по потоку
- после остановки вентилятора питание снимают с задержкой, чтобы снять остаточное тепло с ТЭНов
- к нагревателю предусматривают сервисный доступ для проверки термозащиты
- перед нагревателем ставят фильтр — пыль на ТЭНах пригорает и даёт запах
- мощность 9 кВт у модели REH 250/9 требует отдельной линии питания и расчёта кабеля
Класс IP 40 означает защиту от твёрдых частиц, но не от влаги. Нагреватель ставят в сухом помещении; для участка после рекуператора, где возможен вынос конденсата, предусматривают каплеуловитель.
