Где применяется

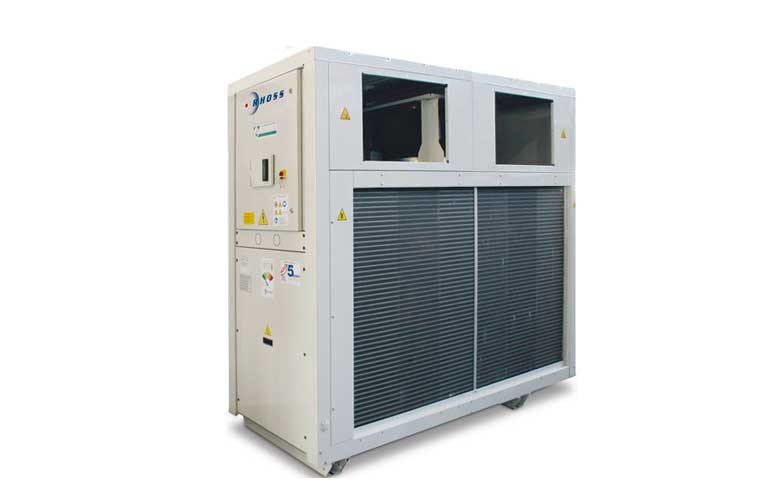

Серия y-pack C-pF низкого потребления, класс энергоэффективности A. Агрегаты воздушного охлаждения с центробежными вентиляторами — именно поэтому их можно ставить там, где осевой чиллер не работает:
- установка в техническом помещении с выбросом воздуха через воздуховоды
- размещение за декоративной решёткой или в шахте
- объекты, где агрегат нельзя выставить на открытую кровлю
Две буквы в середине обозначения определяют назначение: TCCETY — только охлаждение, THCETY — реверсивный тепловой насос.
Конструкция
Компрессор герметичный ротационный спирального типа, с тепловой защитой и ТЭНом картера. В зависимости от модели агрегат имеет две или три ступени регулирования — отсюда хорошая модуляция нагрузки и высокая эффективность при частичной.
- теплообменник со стороны воды — пластинчатый из нержавеющей стали в резиновой изоляции из вспененного полиуретана с закрытыми ячейками, с дифференциальным реле давления потока
- теплообменник со стороны воздуха — оребрённая батарея с медными трубами и алюминиевым оребрением
- вентиляторы — центробежные типа
Plug-Fanс двигателями EC, с внутренней тепловой защитой, в один ряд, с горизонтальной подачей
Двигатели EC дают плавное регулирование оборотов, а значит и напора под фактическое сопротивление воздуховодов — для агрегата, работающего на сеть каналов, это главное преимущество серии.
Гидравлическая группа задаётся отдельно, насосы доступны в версиях низкого и высокого напора:
| Конфигурация | Состав |
|---|---|
| без насоса | гидравлику собирают на объекте |
| P1 / P2 | один насос обычного или повышенного напора |
| DP1 / DP2 | два насоса, второй в резерве, включается автоматически |
| PUMP | насос, расширительный бак, предохранительный клапан, водяной манометр |
| TANK&PUMP | то же плюс встроенный накопительный бак |
Как подбирают
Спиральные компрессоры регулируют производительность ступенями: сколько компрессоров или ступеней в контуре, столько и положений. Подбор ровно под расчётный пик без запаса на частичную нагрузку даёт машину, которая большую часть сезона работает пусками — а ресурс спирального компрессора определяет именно их количество, а не наработка.
- объём воды в контуре считают от минимального времени работы компрессора между пусками, а не от мощности
- при коротких трубопроводах ставят буферную ёмкость или берут исполнение с баком-накопителем
- машины сравнивают по сезонному показателю, а не по EER в номинальной точке
- если система работает зимой или гидравлика проходит неотапливаемыми помещениями, в контур добавляют гликоль — он снижает теплоёмкость и поднимает гидравлическое сопротивление, поэтому насос пересчитывают под фактическую концентрацию
Что учесть при монтаже
- конденсатору нужен свободный проход воздуха со всех сторон и беспрепятственный выброс вверх
- виброопоры обязательны — у части серий они поставляются отдельно (
KSA) - на входе в испаритель ставят фильтр и реле протока
- опорную конструкцию считают отдельно: машины этого класса весят от нескольких тонн
- проверка чередования фаз при трёхфазном подключении — обратного вращения спиральный компрессор не прощает
Самая распространённая ошибка — глухой парапет или техническая площадка в нише: горячий воздух возвращается на всасывание, давление конденсации растёт, и машина теряет производительность в самые жаркие дни. Пуск без протока воды — самый быстрый способ разрушить теплообменник, и никакая защита компрессора от этого не спасает.
