Где применяется

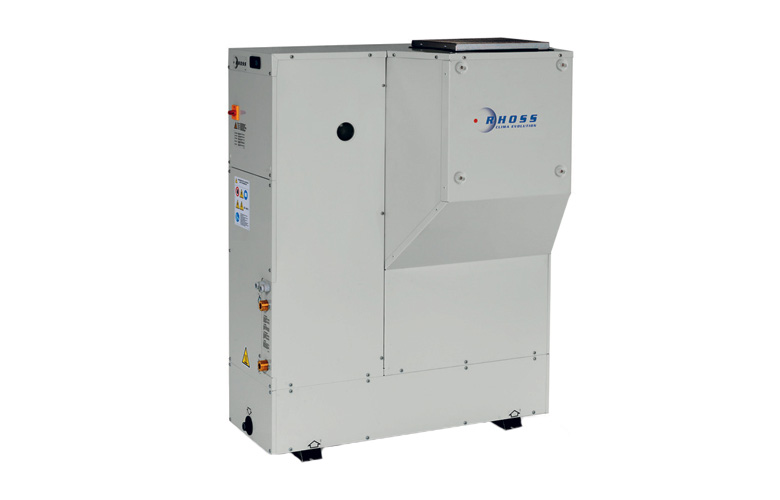

Компактные чиллеры воздушного охлаждения с центробежными вентиляторами. Третья буква в коде и отличает эту серию от обычных уличных агрегатов: центробежный вентилятор преодолевает сопротивление воздуховодов, поэтому машину можно спрятать:
- в техническом помещении с выбросом воздуха через каналы
- за декоративной решёткой или в шахте
- там, где агрегат нельзя выставить на открытую кровлю
Две версии по назначению: TCCE — только охлаждение, THCE — реверсивный тепловой насос.
Конструкция
Буквы обозначения читаются прямо:
| Позиция | Значение |
|---|---|
| T | водоохладитель и водонагреватель |
| C / H во второй позиции | только охлаждение / реверсивный тепловой насос |
| C в третьей позиции | конденсатор воздушного охлаждения с центробежными вентиляторами |
| E | герметичные спиральные компрессоры |
| Y | хладагент R410A |
Корпус и панели — из оцинкованной листовой стали с покрытием, рама тоже оцинкованная. Компрессор герметичный спиральный со встроенной защитой от перегрева.
- водяной теплообменник пластинчатый из нержавеющей стали, теплоизолированный, с подогревом
- воздушный — из медных труб с алюминиевым оребрением и защитной решёткой
- центробежные вентиляторы с прямым приводом, с термозащитой и защитной решёткой
- холодильный контур из отожжённых медных труб по EN 12735-1-2, с фильтром-осушителем, заправочными клапанами и реле высокого давления
- гидравлические подключения с наружной резьбой, дифференциальный манометр для защиты от сбоев на подаче воды
Три принадлежности стоят внимания при заказе:
| Код | Что даёт |
|---|---|
| KSA | резиновые виброизолирующие опоры |
| KPBY | реле низкого давления |
| KFI1 | контроль низких температур: охлаждение до −10 °C, обогрев свыше 30 °C наружного воздуха |
Как подбирают
Спиральные компрессоры регулируют производительность ступенями: сколько компрессоров или ступеней в контуре, столько и положений. Подбор ровно под расчётный пик без запаса на частичную нагрузку даёт машину, которая большую часть сезона работает пусками — а ресурс спирального компрессора определяет именно их количество, а не наработка.
- объём воды в контуре считают от минимального времени работы компрессора между пусками, а не от мощности
- при коротких трубопроводах ставят буферную ёмкость или берут исполнение с баком-накопителем
- машины сравнивают по сезонному показателю, а не по EER в номинальной точке
- если система работает зимой или гидравлика проходит неотапливаемыми помещениями, в контур добавляют гликоль — он снижает теплоёмкость и поднимает гидравлическое сопротивление, поэтому насос пересчитывают под фактическую концентрацию
Что учесть при монтаже
- конденсатору нужен свободный проход воздуха со всех сторон и беспрепятственный выброс вверх
- виброопоры обязательны — у части серий они поставляются отдельно (
KSA) - на входе в испаритель ставят фильтр и реле протока
- опорную конструкцию считают отдельно: машины этого класса весят от нескольких тонн
- проверка чередования фаз при трёхфазном подключении — обратного вращения спиральный компрессор не прощает
Самая распространённая ошибка — глухой парапет или техническая площадка в нише: горячий воздух возвращается на всасывание, давление конденсации растёт, и машина теряет производительность в самые жаркие дни. Пуск без протока воды — самый быстрый способ разрушить теплообменник, и никакая защита компрессора от этого не спасает.
