Где применяется

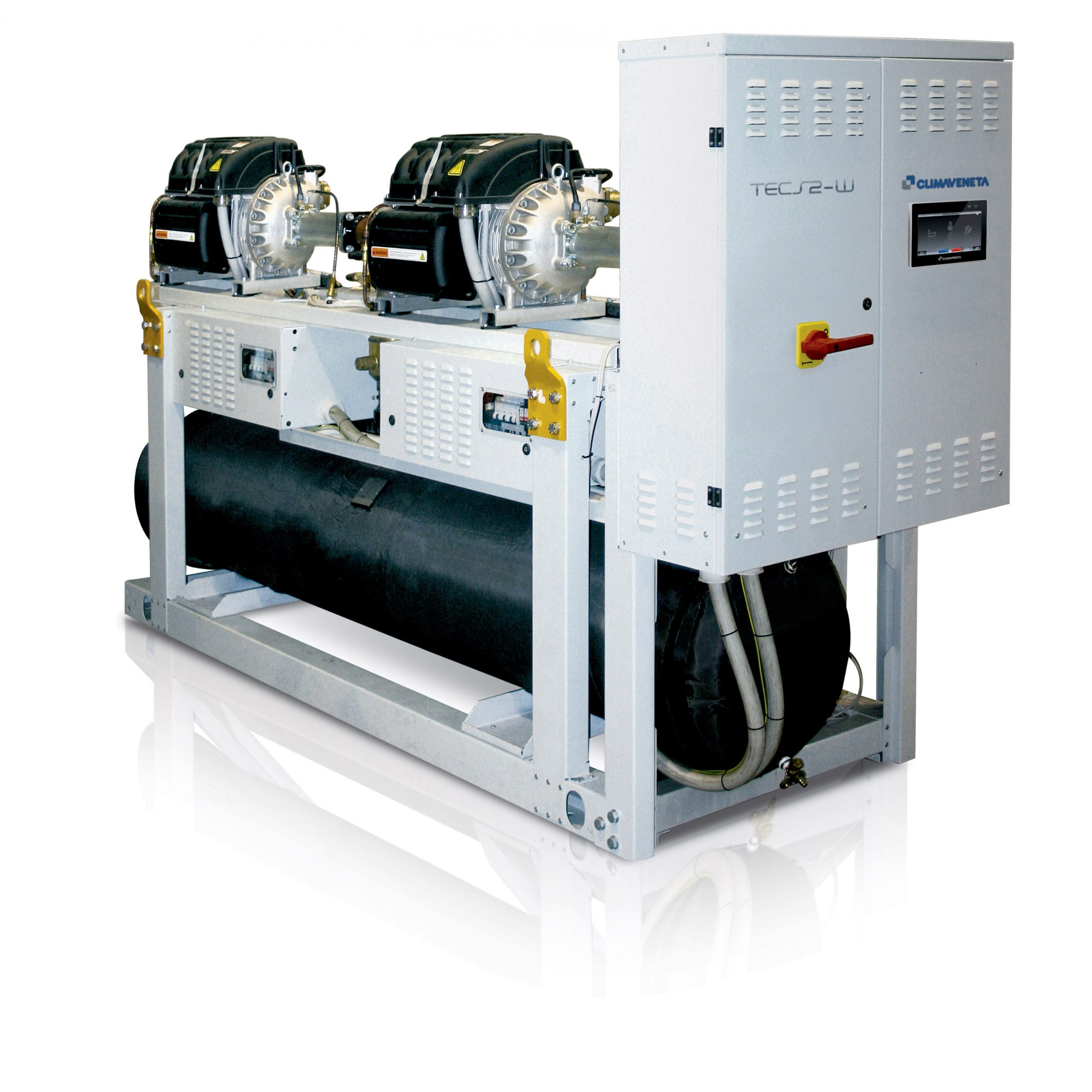

Водоохлаждаемый чиллер высокой эффективности для внутренней установки. Диапазон линейки — от 241 до 1 949 кВт холода, то есть это машина промышленного и крупного коммерческого масштаба.
- бизнес-центры и торговые комплексы с центральным холодоснабжением
- промышленные процессы с большой и переменной холодильной нагрузкой
- объекты с градирней, сухим охладителем или грунтовым контуром
- здания, где чиллер ставят в техническом помещении, а не на крыше
Это внутренняя машина. Тепло она сбрасывает в водяной контур, а не в воздух, поэтому отдельно проектируют систему сброса: градирню, драйкулер или скважины.
Конструкция
Ключевое отличие от обычного чиллера — центробежный компрессор без масла на магнитных подшипниках с цифровым управлением скоростью ротора. Производитель называет его радикально новым решением, и именно оно даёт эффективность на частичной нагрузке, недостижимую ранее.
- хладагент
R134a, электронный регулирующий клапан - кожухотрубный конденсатор и затопленный кожухотрубный испаритель
- основание, несущая конструкция и панели из оцинкованной стали с эпоксидным порошковым покрытием увеличенной толщины
- низкие пусковые токи — прямое следствие центробежного компрессора без масла
- очень низкий уровень шума и заметно сниженная вибрация
- контроллер
W3000SE Largeс многоуровневым меню, журналом аварий и функцией «чёрного ящика»
Как подбирают
Исполнение подбирают не по мощности, а по схеме сброса тепла — это главное решение проекта:
| Исполнение | Расшифровка | Для какой схемы |
|---|---|---|
| HC | High Condensing | сухой охладитель (драйкулер) |
| LC | Low Condensing | градирня или грунтовый контур |
Ошибка здесь стоит дорого: машина в исполнении HC на градирне будет работать не в расчётной точке, и паспортной эффективности не будет. Исполнение определяют до заказа, вместе с проектом контура сброса.
Принадлежности, которые закладывают сразу: интегрированный шумопоглощающий кожух (базовый или расширенный), система VPF с переменным расходом первичного контура, детектор утечки хладагента и карты ModBus или Echelon для удалённого подключения.
Что учесть при монтаже
- контур сброса тепла — отдельная система с собственной стоимостью: градирня или драйкулер, насосы, трубопроводы
- машина ставится в помещении: нужны грузовой доступ, вентиляция и пространство для обслуживания теплообменников
- детектор утечки
R134aзакладывают в проект технического помещения - для интеграции в диспетчеризацию здания берут карту
ModBusилиEchelon - система VPF нужна там, где нагрузка меняется в широких пределах
Магнитные подшипники означают, что в контуре нет масла. Это снимает целый класс эксплуатационных задач — маслосистему, возврат масла, его замену, — но требует квалифицированного сервиса: такая машина не ремонтируется по общим правилам холодильной техники.
