Конструкция

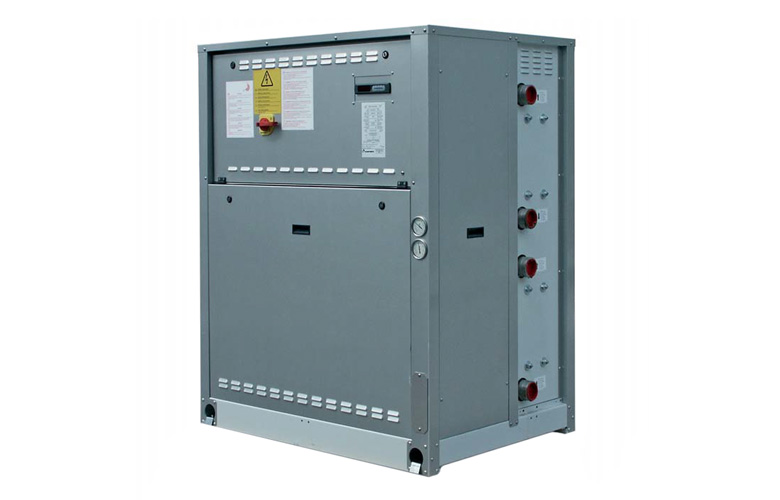

NECS-WNR — реверсивный агрегат с водяным источником и полной рекуперацией теплоты, для внутренней установки в двухтрубных системах. Летом работает как чиллер с возможностью отдать теплоту конденсации во вспомогательный контур; зимой ведёт две линии тепла — отопление и горячее водоснабжение, с приоритетом, который задаёт пользователь. Вода для нужд потребителя нагревается до 54 °C.
Компрессоры герметичные спиральные, хладагент R410A с нулевым потенциалом разрушения озонового слоя. Линейка состоит из агрегатов на два и на четыре компрессора, но холодильных контуров всегда два — и это сделано намеренно: при обслуживании одного контура машина продолжает работать на втором.
Теплообменники пластинчатые, двухконтурные, с дифференциальным реле давления, которое контролирует проток воды и не даёт образоваться льду внутри. С незамерзающей смесью агрегат работает до температуры воды на выходе −8 °C.
Каркас рассчитан на внутреннюю установку: основание из горячеоцинкованной стали с полиэфирной порошковой окраской, периметр из алюминиевых профилей, панели с эпоксидным покрытием. Защитные панели и акустический кожух — опции; базово агрегат поставляется без них.
Контроль конденсации встроенный: двухходовой модулирующий клапан регулирует расход воды через теплообменник. По заказу ставится трёхходовой — для систем, где нужен постоянный расход через конденсатор. Из опций стоит отметить устройство плавного пуска, реле контроля чередования фаз и модули интеграции в диспетчеризацию по протоколам Modbus, BACnet и LonWorks.
Как подбирают
Машина с водяным конденсатором сама по себе неполна: к ней нужен источник. Скважина, водоём, грунтовый коллектор или городской водопровод — именно источник определяет и стоимость системы, и то, выйдет ли зимой заявленная мощность по теплу. Проектируют пару «агрегат плюс источник», а не агрегат отдельно.
Взамен водяной контур даёт стабильность: температура источника за сезон меняется на несколько градусов, поэтому машина работает в узком диапазоне и держит высокий коэффициент эффективности круглый год. Агрегат при этом стоит в помещении — без солнца, ветра, снега и необходимости размораживать воздушный теплообменник.
Спиральные компрессоры регулируют производительность ступенями по количеству компрессоров в контуре. Подбор под самый пик без запаса на частичную нагрузку даёт машину, которая большую часть сезона работает пусками, а ресурс спирального компрессора определяет именно их количество, а не наработка.
Объём воды в контуре потребителя считают от минимального времени работы компрессора между пусками. Если трубопроводы короткие, ставят буферную ёмкость или берут исполнение со встроенным накопительным баком.
Что учесть при монтаже
Качество воды в контуре источника — главный риск эксплуатации. Механические примеси и соли жёсткости оседают на пластинах теплообменника, и эффективность падает задолго до любой аварии по давлению. Водяной фильтр обязателен; для открытых водоёмов и грязной скважины ставят промежуточный теплообменник, чтобы машина не видела эту воду вообще.
Оба водяных контура оборудуют реле протока. В этих сериях оно входит в комплект теплообменника вместе с противообледенительным нагревателем — но это защита самого агрегата, а не замена фильтру и правильной обвязке.
Агрегат стоит в помещении, поэтому вибрация и шум идут в здание. Резиновые виброопоры, гибкие вставки на всех водяных подключениях и продуманное расположение относительно жилых помещений решают вопрос лучше, чем звукоизоляционный кожух, добавленный после пуска.
Если контур источника проходит неотапливаемыми помещениями или снаружи, в него добавляют незамерзающую смесь. Она снижает теплоёмкость и поднимает гидравлическое сопротивление, поэтому насос подбирают под фактическую концентрацию, а не под чистую воду.
