Конструкция

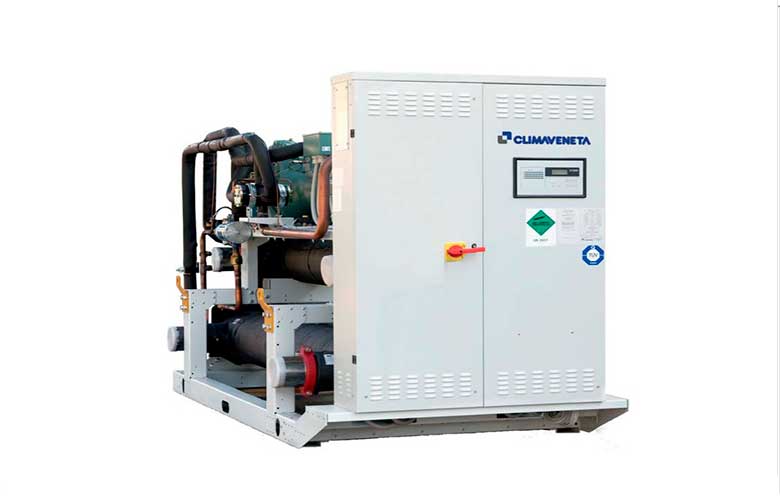

FOCS-WNR — реверсивный агрегат для внутренней установки, рассчитанный на двухтрубные системы. Летом он работает как обычный чиллер, но с возможностью утилизировать теплоту конденсации через отдельный теплообменник; зимой ведёт две независимые линии тепла — отопление и горячее водоснабжение, с приоритетом, который задаёт пользователь. Горячая вода в летнем режиме выходит фактически бесплатной.
Источником тепла со стороны контура источника выступают природные ресурсы: поверхностные водоёмы или скважинная вода в паре с геотермальными системами. Тот же кожухотрубный теплообменник работает конденсатором или испарителем в зависимости от режима машины.
Компрессор полугерметичный винтовой, хладагент R134a. Каркас — оцинкованная сталь с полиэфирной окраской, самонесущий, сделанный так, чтобы доступ к узлам для обслуживания был максимальным. Холодильная часть собрана двумя полностью независимыми контурами.
Теплообменники кожухотрубные: хладагент идёт по трубному пучку, вода — по межтрубному пространству с перегородками, которые повышают турбулентность и тем самым эффективность теплообмена. Трубки медные с внутренним оребрением, механически развальцованные на трубных досках; корпус изолирован вспененным эластомером с закрытыми ячейками толщиной 10 мм. Каждый теплообменник имеет дифференциальное реле давления, контролирующее проток воды во время работы.
Контроль конденсации встроенный: прессостатический клапан входит в стандартную поставку, а по заказу ставится трёхходовой — для систем, где на конденсаторе предусмотрен постоянный расход воды. Вода для нужд потребителя нагревается до 55 °C. Агрегат приходит заправленный хладагентом и незамерзающим маслом и испытанный на заводе, так что на объекте остаётся подключить питание и воду.
Как подбирают
Конденсатор водяного охлаждения означает, что тепло надо куда-то деть. Источником и приёмником выступает отдельный контур: градирня, скважина, водоём, грунтовый коллектор или обратная вода технологического процесса. Именно этот контур, а не сам чиллер, обычно определяет стоимость и срок реализации системы.
Преимущество водяного охлаждения — стабильность. Температура воды меняется в пределах нескольких градусов за сезон, тогда как воздуха — на пятьдесят, поэтому машина работает в более узком диапазоне и держит более высокий коэффициент эффективности. Второе следствие — агрегат стоит в помещении: нет влияния солнца, ветра, снега и тополиного пуха.
В реверсивном исполнении тот же водяной теплообменник зимой работает испарителем и забирает тепло из источника. Поэтому проектируют не «чиллер», а пару «машина плюс источник»: производительность по теплу прямо зависит от того, хватает ли дебита скважины или длины коллектора при самой низкой расчётной температуре.
Винтовой компрессор даёт плавное или широкоступенчатое регулирование и спокойно держит частичную нагрузку, поэтому машины этого класса сравнивают по сезонному ESEER, а не по номинальному EER.
Что учесть при монтаже
Качество воды в контуре источника — главный риск эксплуатации. Механические примеси и соли жёсткости оседают на трубках кожухотрубного теплообменника, и потеря эффективности наступает раньше, чем любая авария по давлению. В контур ставят фильтр, а для открытых источников — ещё и промежуточный теплообменник, чтобы грязная вода не заходила в машину.
Оба водяных контура обязательно оборудуют реле протока. Пуск компрессора без протока разрушает теплообменник быстрее, чем сработает любая другая защита.
Агрегат стоит в помещении, поэтому шум и вибрация идут в здание. Виброопоры, гибкие вставки на всех водяных подключениях и отдельный фундамент — не опции. Техническому помещению нужна вентиляция: несмотря на водяное охлаждение, машина отдаёт в воздух тепло от электродвигателя и корпуса.
Вокруг агрегата оставляют место для извлечения трубного пучка — длину, равную длине теплообменника. Без этого чистка или замена пучка превращается в разборку стены.
