Конструкция

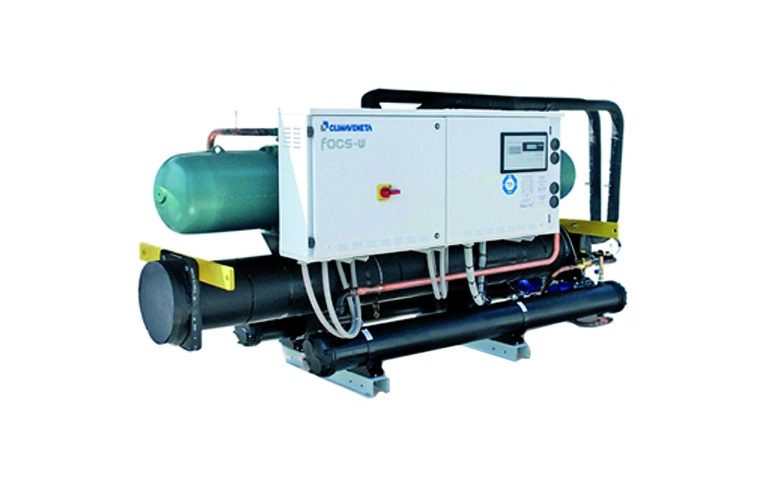

FOCS-W — чиллер для внутренней установки с водяным охлаждением конденсатора, на полугерметичных винтовых компрессорах, оптимизированных под R134a. Кожухотрубные теплообменники собственного производства Climaveneta.
Главное в этой серии — конфигурации, которые задаются при заказе и меняют назначение машины. Базовая функция — просто холод. D добавляет частичную утилизацию теплоты конденсации. R — полную. H даёт функцию нагрева за счёт реверсирования водяных контуров, то есть превращает агрегат в тепловой насос.
Из-за этого две позиции с одинаковым типоразмером могут стоить по-разному и вести себя по-разному: в конфигурации R тепло, которое иначе ушло бы в градирню, идёт в контур горячей воды.
Логика управления плавно отрабатывает изменение тепловой нагрузки. Из дополнительных принадлежностей: электронный регулирующий вентиль, регулятор давления, компенсатор реактивной мощности для стабильной работы электродвигателя компрессора, пульт дистанционного управления на расстояние до 200 или до 500 метров и модули подключения к системам диспетчеризации.
Как подбирают
Чиллер с водяным конденсатором не выбрасывает тепло в воздух — его надо куда-то деть. Приёмником выступает отдельный контур: градирня, сухой охладитель, скважина, водоносный горизонт или обратная вода технологического процесса. Этот контур обычно и определяет стоимость и сроки, а не сам агрегат.
Взамен получается стабильность и эффективность. Температура воды за сезон меняется на несколько градусов, тогда как воздуха — на пятьдесят, поэтому конденсация идёт в узком диапазоне, и коэффициент эффективности держится выше, чем у воздушной машины той же мощности. Агрегат при этом стоит в помещении: без солнца, ветра, снега и тополиного пуха.
Способ управления давлением конденсации выбирают под конкретный источник. Двухходовой клапан регулирует расход воды через конденсатор и экономит воду; трёхходовой держит постоянный расход и нужен там, где контур этого требует. Ошибка здесь проявляется не аварией, а повышенным потреблением круглый год.
Объём воды в контуре потребителя считают от минимального времени работы компрессора между пусками. В системах с короткими трассами ставят буферную ёмкость или берут исполнение со встроенным баком-накопителем.
Что учесть при монтаже
Качество воды в контуре сброса — главный риск эксплуатации. Механические примеси и соли жёсткости оседают на теплообменнике, и эффективность падает задолго до любой аварии по давлению. Фильтр обязателен; для открытых источников и скважин ставят промежуточный теплообменник, чтобы грязная вода не заходила в машину.
Оба водяных контура оборудуют реле протока. Пуск компрессора без протока разрушает теплообменник быстрее, чем сработает любая другая защита.
Агрегат стоит в помещении, поэтому вибрация и шум идут в здание: виброопоры, гибкие вставки на всех водяных подключениях, отдельный фундамент. Техническому помещению нужна вентиляция — компрессор и электрическая панель греют воздух вокруг себя даже при водяном охлаждении.
Вокруг кожухотрубного теплообменника оставляют место для извлечения трубного пучка — длину, равную длине самого теплообменника. Без этого чистка или замена пучка превращается в разборку стены.
