Где применяется

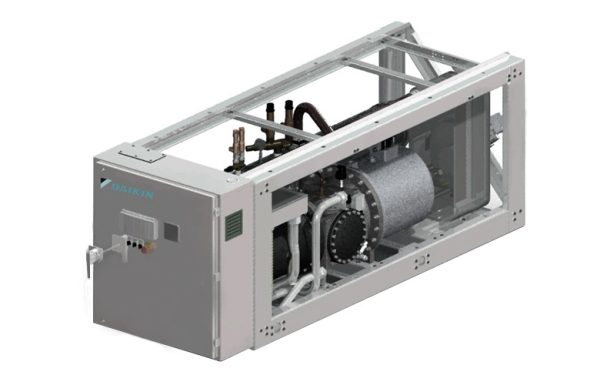

Чиллеры с выносным конденсатором на одновинтовом компрессоре. Компактные размеры рассчитаны именно на установку в помещении, что заметно упрощает монтаж по сравнению с вынесением целого агрегата наружу.
- объекты, где на кровле нет места под полный агрегат
- здания, где шум компрессоров не должен выходить на улицу
- технологический холод с незамерзающей смесью
- коммерческие здания среднего масштаба
Температура охлаждённого теплоносителя в стандартных блоках опускается до −10 °C, то есть серия пригодна и для технологического холода, а не только для кондиционирования.
Конструкция
| Показатель | Значение |
|---|---|
| Холодопроизводительность | 109 – 528 кВт |
| EER | до 3,6 |
| Хладагент | R-134a |
| Контуры | один или два полностью независимых |
| Теплообменники | пластинчатые |
| Расширительный клапан | электронный, в стандарте |
| Управление | контроллер MicroTech III |
Два контура означают, что обслуживание одного не останавливает объект целиком. Компрессор имеет плавное регулирование производительности, а конструкция оптимизирована под R-134a — машина держит эффективность как при полной, так и при частичной нагрузке.
Электронный расширительный клапан в стандарте — для машины, работающей с переменной температурой конденсации на выносном конденсаторе, это принципиально.
Как подбирают
Винтовой компрессор, в отличие от спирального, регулирует производительность плавно или широкими ступенями и потому спокойно держит частичную нагрузку. Именно на ней машина работает большую часть сезона, поэтому агрегаты этого класса сравнивают не по EER в номинале, а по сезонному ESEER — разница между двумя чиллерами с одинаковым EER может достигать четверти годового потребления.
- количество независимых холодильных контуров определяет поведение при частичной нагрузке и при отказе: два контура оставляют объект с половиной мощности, а не без холода
- объём воды в контуре считают от инерции системы — буферная ёмкость нужна там, где нагрузка скачет (серверные, технологические процессы, залы с переменным заполнением)
- если холод нужен круглый год, смотрят в сторону исполнений со свободным охлаждением: зимой компрессор останавливается, и тепло сбрасывается прямо через воздушный теплообменник
Особенность серии — выносной конденсатор проектируют вместе с агрегатом: длина и перепад высот трассы хладагента, её диаметр и дополнительная заправка считаются по методике производителя и влияют на фактическую производительность.
Что учесть при монтаже
- агрегат ставят в помещении: нужны виброопоры, гибкие вставки на водяных подключениях и вентиляция технического помещения
- выносной конденсатор требует свободного прохода воздуха со всех сторон и беспрепятственного выброса вверх
- трасса хладагента между агрегатом и конденсатором — работа подрядчика с холодильным допуском
- на входе в испаритель ставят фильтр и реле протока
- для работы ниже нуля в контур добавляют незамерзающую смесь и пересчитывают насос под фактическую концентрацию
Пуск без протока воды разрушает испаритель быстрее, чем сработает любая защита компрессора.
