Где применяется

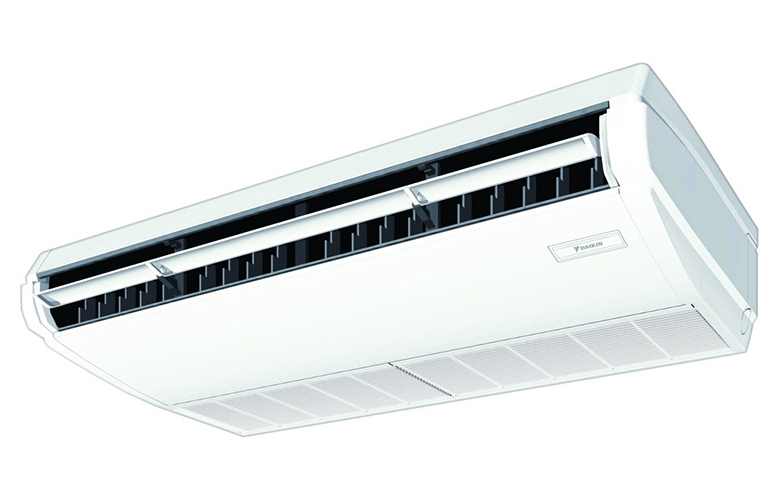

Подпотолочный внутренний блок VRV. Крепится прямо к потолку — подвесной потолок и воздуховоды не нужны. Главное свойство: оптимальное воздухораспределение даже при высоте потолка 3,8 м.
- помещения с высоким потолком, где кассета не добивает до пола
- магазины и залы с открытыми коммуникациями
- вытянутые помещения, где поток должен идти вдоль
- как новые здания, так и реконструкция — производитель отмечает простоту монтажа
Блок работает только в составе системы VRV — отдельно, без наружного блока, он не устанавливается. Хладагент R-410A, питание 1~ 220–240 В, 50 Гц.
Конструкция
Увеличенные длина и ширина воздушного потока достигаются за счёт эффекта Коанда — струя «прилипает» к потолку и доходит дальше, чем в свободном потоке. Угол, определяющий ширину потока, составляет 100°.
- теплообменник новой конструкции, двигатели постоянного тока вентилятора и дренажного насоса
- воздухоочистительный фильтр с увеличенным сроком службы в стандартной комплектации
- высота корпуса 235 мм во всех типоразмерах
- проводной пульт
BRC1D52 - пространство для обслуживания — не менее 30 мм по бокам
Функция «Никого нет дома» задаётся с проводного пульта и экономит электроэнергию без снижения комфорта — блок переходит в поддерживающий режим вместо полного отключения.
Как подбирают
Мощность берут из таблицы характеристик карточки. Ряд состоит из трёх типоразмеров, и шаг между ними большой:
| Типоразмер | Холод, кВт | Тепло, кВт | Расход макс./мин., м³/мин | Шум макс./мин., дБА | Габариты В × Ш × Г, мм | Масса, кг |
|---|---|---|---|---|---|---|
| 32 | 3,6 | 4,0 | 14 / 10 | 36 / 31 | 235 × 960 × 690 | 24 |
| 63 | 7,1 | 8,0 | 20 / 14 | 37 / 34 | 235 × 1 270 × 690 | 33 |
| 100 | 11,2 | 12,5 | 29,5 / 19 | 44 / 34 | 235 × 1 590 × 690 | 39 |
Ряд редкий — всего три типоразмера на диапазон от 3,6 до 11,2 кВт. Промежуточных значений нет, поэтому при нагрузке между 4 и 7 кВт берут старший блок с запасом и держат его на средней скорости.
Показательная деталь: на минимальной скорости 63-й и 100-й шумят одинаково — 34 дБА. Разница проявляется только на максимуме, где 100-й громче на 7 дБА. Для торгового зала с постоянной нагрузкой это аргумент в пользу старшего блока в умеренном режиме.
Что учесть при монтаже
- корпус крепят к перекрытию, а не к профилю потолка
- перед блоком оставляют свободное пространство не менее 300 мм до препятствия
- по бокам оставляют минимум 30 мм для обслуживания
- высота 235 мм одинакова — запас под потолком закладывают один и тот же
- дренаж самотёчный, уклон выдерживают от блока
Эффект Коанда работает только при ровном потолке без выступов на пути струи. Балка, короб вентиляции или выступающий светильник срывают поток — и дальнобойность падает до обычной. Это проверяют при выборе места, а не после монтажа.
