Где применяется

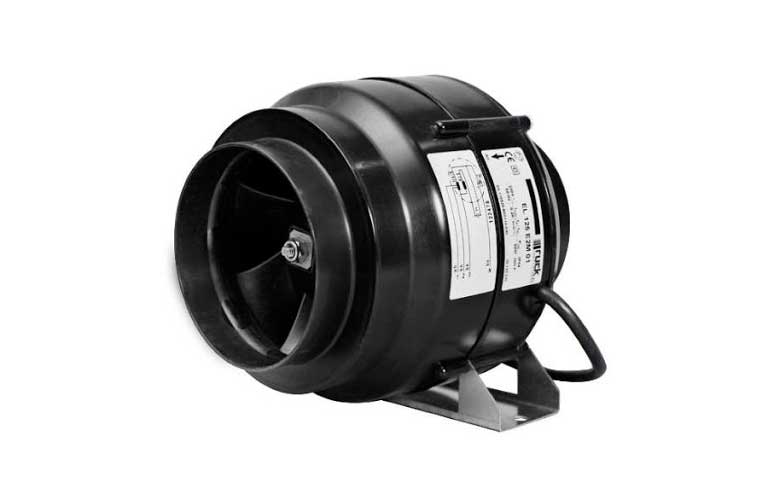

Круглый канальный вентилятор встраивается прямо в трассу круглого воздуховода: он не требует отдельной камеры и занимает только участок канала. Это самый простой способ дать системе нужный расход там, где места под приточную установку нет.
- вытяжные системы офисов, магазинов, заведений питания
- приточные трассы с фильтром и нагревателем в составе
- производственные и складские помещения
- санузлы, кухни, технические помещения с нормируемым воздухообменом
Серия ETALINE EL — старшая часть ряда по расходу: до 15 100 м³/час в одном корпусе. Это уровень магистральной трассы производственного или общественного здания, а не отдельного помещения.
Конструкция
Вентилятор выполнен с диагональным рабочим колесом — оно сочетает компактность осевой схемы с более крутой характеристикой центробежной, поэтому машина держит расход при значительном сопротивлении сети.
| Показатель | EL 400 D2 | EL 630 EC |
|---|---|---|
| Диаметр подключения, мм | 403 | 634 |
| Расход воздуха, м³/час | 6 910 | 15 100 |
| Мощность, кВт | 1,57 | 2,25 |
| Ток, А | 3,2 | 3,8 |
| Предельная температура воздуха | +80 °C | +50 °C |
| Уровень шума, дБ | 82 | 81 |
| Вес, кг | 20,0 | 38,4 |
| Питание | 380 В | 380 В |
Две вещи в этой таблице стоят внимания. Первая: EC-исполнение даёт вдвое больший расход при меньшей мощности на единицу воздуха. Вторая: у него ниже предельная температура воздуха — +50 вместо +80 °C, потому что электроника двигателя встроена в корпус.
Производство Германия, гарантия 24 месяца.
Как подбирают
Подбор идёт по двум цифрам вместе — расход воздуха и сопротивление сети. Максимальная производительность из таблицы достигается при нулевом сопротивлении, которого в реальной трассе не бывает: колена, решётки, фильтры и шумоглушители съедают часть напора, и рабочая точка оказывается ниже.
- диаметр подключения должен совпадать с диаметром трассы: переходники добавляют сопротивление и шум
- тип двигателя определяет способ регулирования —
ECрегулируют плавным сигналом,E2MиD2напряжением через трансформаторный регулятор - фазность проверяют до заказа: младшие типоразмеры однофазные 220 В, старшие трёхфазные 380 В
- предельная температура воздуха разная по моделям — от +50 до +80 °C; для вытяжки с кухни или технологического процесса это решающая цифра
Для этой серии отдельно важно: +80 °C у D2-моделей делают их пригодными для вытяжки с горячих процессов, куда EC-исполнение ставить нельзя.
Что учесть при монтаже
- встроенный термоконтакт ничего не выключает сам — он лишь подаёт сигнал, и его выводы обязательно подключают к внешнему расцепляющему устройству
- тепловое реле не защищает двигатель при заклинивании ротора: если блокировка возможна, ставят защитный выключатель с тепловым и электромагнитным расцепителями на соответствующий номинальный ток
- направление воздушного потока и направление вращения обозначены стрелками на корпусе — их сверяют до затягивания хомутов
- расположение распределительной коробки выбирают до монтажа: после зашивки канала добраться до неё не выйдет
- между вентилятором и воздуховодом ставят гибкие вставки, сам агрегат — на виброопоры
Производитель отдельно предупреждает насчёт частотных преобразователей: в моделях с широтно-импульсной модуляцией на выходе возникает корпусный шум, растущий с типоразмером двигателя. Преобразователи с синусоидальным выходным сигналом этого не дают, но стоят примерно в 2,4 раза дороже. Если требования к шуму жёсткие, это закладывают в смету заранее.
Старшие модели весят до 38 кг, и подвесы считают на этот вес с учётом вибрации, а не статически.
