Где применяется

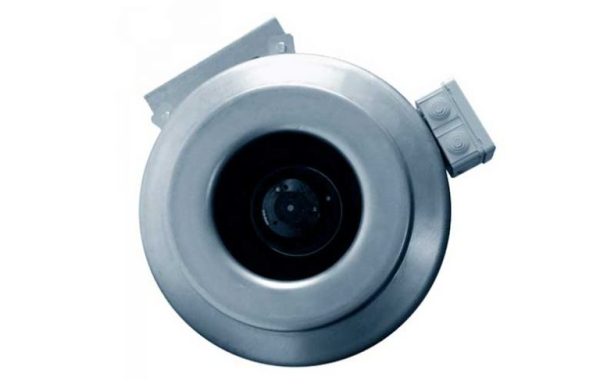

Это канальный вентилятор для круглых воздуховодов: он встраивается в разрыв канала и гонит воздух по системе. Самостоятельным прибором не является — работает как часть сети.
- небольшие коммерческие и производственные помещения
- объекты сервиса — мастерские, салоны, кафе
- вытяжные системы санузлов и кухонь
- приточные системы, где вентилятор ставят в канал, а не в корпус установки
Круглое сечение означает, что вентилятор становится в обычный спиральный воздуховод без переходников — именно поэтому серия RV дешевле в монтаже прямоугольных аналогов.
Конструкция
- корпус из оцинкованной листовой стали
- двигатель с внешним ротором и рабочее колесо с назад загнутыми лопатками из пластика
- защита двигателя от перегрева встроена во всех моделях линейки
- монтажный кронштейн в комплекте — вентилятор ставится в любом положении
Обслуживания серия не требует: в ней нет ремней, подшипников под замену или фильтров. Это главная причина, по которой такие вентиляторы ставят в труднодоступных местах под потолком.
Как подбирают
| Модель | Диаметр подключения | Расход воздуха | Давление | Мощность |
|---|---|---|---|---|
| RV 100 L | 98 мм | 250 м³/час | 320 Па | 0,05 кВт |
| RV 125 L | 123 мм | 320 м³/час | 355 Па | 0,05 кВт |
| RV 160 L | 157 мм | 950 м³/час | 460 Па | 0,09 кВт |
| RV 200 L | 198 мм | 950 м³/час | 565 Па | 0,13 кВт |
| RV 250 L | 248 мм | 1190 м³/час | 565 Па | 0,13 кВт |
| RV 315 L | 312 мм | 1600 м³/час | 755 Па | 0,28 кВт |
- диаметр в названии — это условный размер канала, а не фактический патрубок: у RV 100 L он 98 мм, у RV 315 L — 312 мм
- расход и давление в таблице — максимальные значения; в реальной сети с поворотами и решётками они будут ниже
- рабочие обороты от 2480 до 2700 в минуту, ток от 0,22 до 1,2 А
Подбирают вентилятор по двум числам одновременно — нужному расходу и сопротивлению сети. Машина с большим расходом, но малым давлением в длинной системе просто не прокачает воздух.
Что учесть при монтаже
- скорость регулируется пятиступенчатым трансформатором RTTO или плавно, тиристорным регулятором
- рабочий диапазон от −25 до +60 °C, у RV 100 L — до +65 °C
- питание однофазное 220 В
- вентилятор входит в линейку круглых элементов Aerostar: в тот же канал становятся нагреватели REH, фильтры RCF, гибкие вставки RFI и шумоглушители RMN
Производство украинское, гарантия 36 месяцев.
