Где применяется

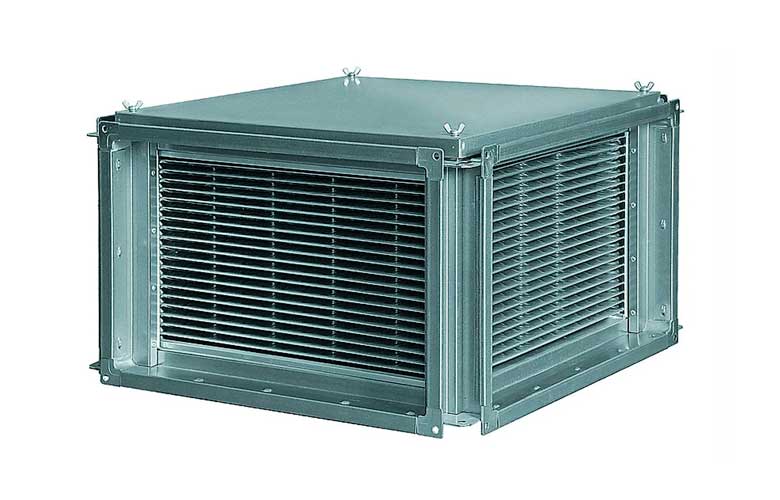

Это секция вентиляционной установки, а не готовый приточно-вытяжной агрегат: рекуператор забирает тепло вытяжного воздуха и отдаёт его приточному, а вентиляторы, фильтры и нагреватель подбирают отдельно.
Пластинчатая схема нужна там, где потоки нельзя смешивать: приточный и вытяжной воздух идут разными каналами и физически не контактируют.
- производственные помещения, где в вытяжке есть вредные примеси
- кухни, санузлы и другие источники запахов
- лаборатории и медицинские помещения
- офисы и общественные здания, где считают эксплуатационные расходы
Корпус рассчитан на монтаж в сеть прямоугольных каналов — в круглую сеть секцию ставят через переходники.
Конструкция
- теплообменная поверхность — набор специально спрофилированных алюминиевых пластин толщиной 0,2 мм
- корпус из оцинкованного стального листа с фланцами под канальное соединение
- съёмная панель сделана поддоном: в ней собирается конденсат
- в комплекте штуцер отвода конденсата, который ставят на эту панель
Шаг пластин в большинстве типоразмеров 11,5 мм, и только у SR 80-50 и SR 90-50 он составляет 5,0 мм — эти две модели дают более плотный набор на том же сечении.
Производство украинское, гарантия 36 месяцев.
Как подбирают
В обозначении зашито сечение рекуператора в сантиметрах: SR 70-40 — это 70 на 40 см. Габариты и вес берут из таблицы:
| Модель | Ширина, мм | Высота, мм | Длина, мм | Масса, кг |
|---|---|---|---|---|
| SR 40-20 | 420 | 220 | 535 | 20 |
| SR 50-25 | 520 | 270 | 635 | 21 |
| SR 50-30 | 520 | 320 | 635 | 25 |
| SR 60-30 | 620 | 320 | 735 | 25 |
| SR 60-35 | 620 | 370 | 735 | 29 |
| SR 70-40 | 720 | 420 | 835 | 37 |
| SR 80-50 | 830 | 530 | 935 | 54 |
| SR 90-50 | 930 | 530 | 1035 | 63 |
| SR 100-50 | 1040 | 540 | 1135 | 77 |
Два рабочих показателя секции — тепловой КПД и сопротивление в сети воздуховодов. Оба зависят от расхода воздуха, поэтому их смотрят по графикам, а не по одному числу:
- КПД определён для расхода от 1 400 до 5 100 м³/час при соотношении приток : вытяжка = 1 : 1
- различают сухой и мокрый КПД: сухой — при влажности вытяжного воздуха до 25 %, мокрый — от 65 %; в промежутке кривая лежит между ними
- расчётные условия: приток −10 °C, вытяжка +25 °C, высота 250 м над уровнем моря
- чем выше скорость потока через секцию, тем ниже КПД и выше сопротивление — запас сечения работает на экономию
Что учесть при монтаже
- отвод конденсата обязателен: на пластинах он образуется всегда, штуцер под него уже в комплекте
- секцию ставят так, чтобы съёмная панель-поддон была доступна для обслуживания
- фланцы стыкуют с каналами того же сечения; переход на другой размер делают вставками
- вес до 77 кг у старших типоразмеров учитывают в подвесах и опорной конструкции
Рекуператор — часть сборной линейки прямоугольных элементов Aerostar: в то же сечение становятся вентиляторы SV и SVB, фильтры SFB и SCF, нагреватели SEH и SWH, охладители SWC и SDC, каплеуловители DC, заслонки SRC, гибкие вставки SFI и шумоглушители SMN.
