Де застосовується

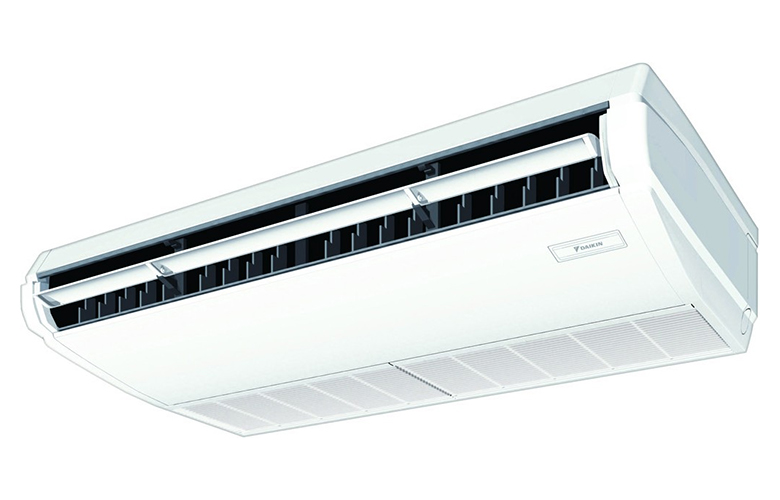

Підстельовий внутрішній блок VRV. Кріпиться просто до стелі — підвісна стеля й повітроводи не потрібні. Головна властивість: оптимальне повітророзподілення навіть при висоті стелі 3,8 м.
- приміщення з високою стелею, де касета не добиває до підлоги
- магазини й зали з відкритими комунікаціями
- витягнуті приміщення, де потік має йти вздовж
- як нові будівлі, так і реконструкція — виробник відзначає простоту монтажу
Блок працює тільки у складі системи VRV — окремо, без зовнішнього блока, він не встановлюється. Холодоагент R-410A, живлення 1~ 220–240 В, 50 Гц.
Конструкція
Збільшені довжина й ширина повітряного потоку досягаються за рахунок ефекту Коанда — струмінь «прилипає» до стелі й доходить далі, ніж у вільному потоці. Кут, що визначає ширину потоку, становить 100°.
- теплообмінник нової конструкції, двигуни постійного струму вентилятора й дренажного насоса
- повітроочисний фільтр зі збільшеним строком служби в стандартній комплектації
- висота корпуса 235 мм у всіх типорозмірах
- провідний пульт
BRC1D52 - простір для обслуговування — не менше 30 мм із боків
Функція «Нікого немає вдома» задається з провідного пульта й економить електроенергію без зниження комфорту — блок переходить у підтримувальний режим замість повного вимкнення.
Як підбирають
Потужність беруть із таблиці характеристик картки. Ряд складається з трьох типорозмірів, і крок між ними великий:
| Типорозмір | Холод, кВт | Тепло, кВт | Витрата макс./мін., м³/хв | Шум макс./мін., дБА | Габарити В × Ш × Г, мм | Маса, кг |
|---|---|---|---|---|---|---|
| 32 | 3,6 | 4,0 | 14 / 10 | 36 / 31 | 235 × 960 × 690 | 24 |
| 63 | 7,1 | 8,0 | 20 / 14 | 37 / 34 | 235 × 1 270 × 690 | 33 |
| 100 | 11,2 | 12,5 | 29,5 / 19 | 44 / 34 | 235 × 1 590 × 690 | 39 |
Ряд рідкий — лише три типорозміри на діапазон від 3,6 до 11,2 кВт. Проміжних значень немає, тому при навантаженні між 4 і 7 кВт беруть старший блок із запасом і тримають його на середній швидкості.
Показова деталь: на мінімальній швидкості 63-й і 100-й однаково шумлять — 34 дБА. Різниця проявляється тільки на максимумі, де 100-й гучніший на 7 дБА. Для торгового залу з постійним навантаженням це аргумент на користь старшого блока в помірному режимі.
Що врахувати при монтажі
- корпус кріплять до перекриття, а не до профілю стелі
- перед блоком лишають вільний простір не менше 300 мм до перешкоди
- з боків залишають щонайменше 30 мм для обслуговування
- висота 235 мм однакова — запас під стелею закладають один і той самий
- дренаж самопливний, ухил витримують від блока
Ефект Коанда працює тільки при рівній стелі без виступів на шляху струменя. Балка, короб вентиляції чи світильник, що виступає, зривають потік — і дальнобійність падає до звичайної. Це перевіряють при виборі місця, а не після монтажу.
