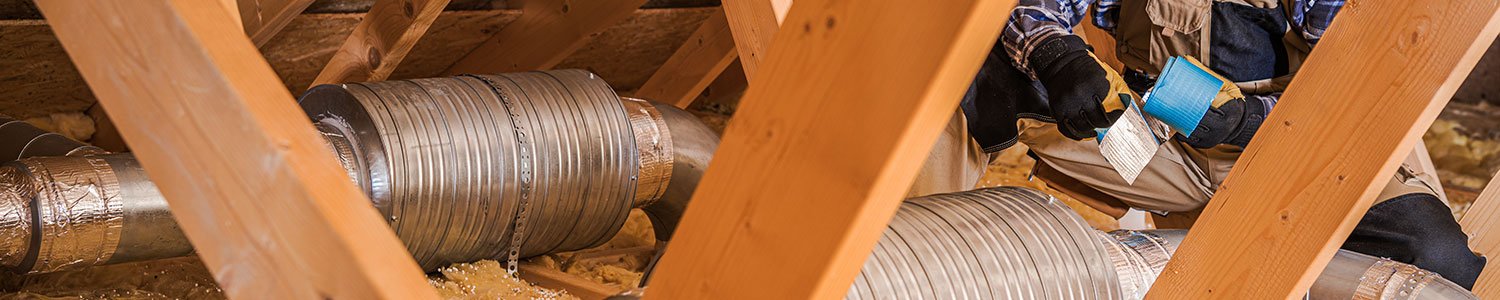

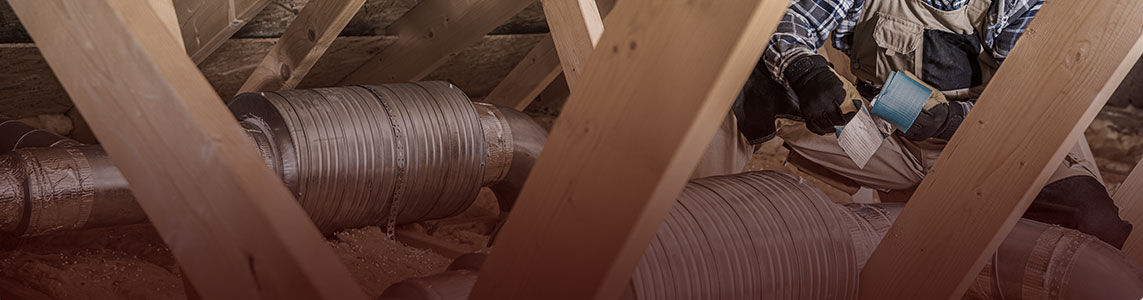

Монтаж систем вентиляції

Монтаж системи вентиляції складається з комплексу робіт, для яких попередньо знадобиться проект. Тільки проект може забезпечити грамотну установку системи. Проект дозволить узгодити роботи з суміжними організаціями і визначити точну вартість робіт.

Реалізовані проекти

Наші клієнти

Типи вентиляційного обладнання

Головним компонентом системи вентиляції є вентиляційна установка. Разом з нею монтуються шумоглушники, мережа повітроводів, повітряні клапани й розподільні пристрої, в залежності від самої системи.

Для початку розберемося в типах обладнання. До установок відносяться:

• побутові витяжні вентилятори
• моноблочні припливно-витяжні і припливні і витяжні установки
• наборні припливно-витяжні, припливні і витяжні установки

Монтаж побутової вентиляції

Для побутової вентиляції в основному використовуються витяжні вентилятори невеликого діаметру. Найчастіше їх використовують для видалення повітря з санвузлів, душових і ванних кімнат, гардеробних, підсобних приміщень. Такі вентилятори додатково видаляють зайву вологу, неприємні запахи і пар.

До даної системи також комплектуються повітроводи і зворотний клапан, який запобігає потраплянню зовнішнього повітря назад в приміщення, коли вентилятор вимкнений. У більшості випадків повітря видаляється через витяжні шахти на вулицю.

Установка побутових вентиляторів

Побутові вентилятори діляться по напрямку повітря щодо робочого колеса – на осьові і відцентрові, по типу установки – настінні і стельові.

• Перед встановленням вентилятора підготовлюються отвори для викиду повітря і підводиться електроживлення.
• При монтажі вентилятора в підвісну стелю встановлюється корпус. При необхідності кріпиться жорсткий або гнучкий повітропровід від вентилятора до шахти. По можливості вентилятор встановлюється безпосередньо в шахту. Після чого електродвигун монтується в уже встановлений корпус і в кінці додається декоративна панель. Далі запускають вентилятор.
• Підключення до електромережі вентиляторів може відрізнятися в залежності від необхідних функцій. Наприклад, звичайне включення вентилятора за допомогою клавіші, установка таймера затримки, датчика вологості або включення вентилятор разом з освітленням.

Монтаж промислової і комерційної вентиляції

Монтаж промислової і комерційної вентиляції набагато складніший ніж побутової. На відміну від останньої таку систему не можна змонтувати без кваліфікованих фахівців. При цьому значно збільшуються потужності і витрати повітря системи, потрібно більше часу для монтажу, що також збільшує вартість робіт. Залежно від призначення об’єкта можуть додатися додаткові перешкоди для обробки повітря, наприклад, вибухонебезпечність.

Вентиляційні установки для приміщень великого обсягу

Для приміщень більшого обсягу використовують моноблочні і набірні припливно-витяжні, припливні і витяжні установки. Єдиною відмінністю між моноблоковими і набірними установками є те, що в першому випадку комплектуючі об’єднані в одному корпусі. Вибір між тією чи іншою установкою залежить від конкретного об’єкта.

Монтаж припливно-витяжної та припливної установок

Монтаж припливно-витяжної та припливної установок на порядок складніший ніж витяжної. Вони мають більшу кількість додаткового обладнання і матеріалів. У наповнення входять нагрівачі, охолоджувачі, випарники, осушувачі, фільтри (для витяжної вентиляції вони не завжди потрібні), датчики і автоматика до комплектуючих. Обсяг робіт для установки більш складного обладнання також більший ніж для витяжного.

Роботу монтажної бригади організовує виконроб. Він також заміряє і розраховує необхідну кількість повітропроводів і фасонних виробів, прогнозує терміни виконання робіт, приймає рішення щодо змін, що виникли в процесі монтажу.

Етапи монтажу

Монтаж системи вентиляції відбувається поетапно:

1. Перед початком робіт оглядають приміщення і конструкції, готують отвори для вентиляційних каналів і місце для основного обладнання. Роблять розмітку для повітропроводів і розподільних пристроїв (решіток і дифузорів) згідно з проектом.
2. Монтують моноблочну установку або з’єднують вузол елементів для набірної. У комплекті також встановлюють шумоглушники і гнучкі вставки. В окремих випадках може знадобиться додаткове обладнання для монтажу, наприклад, будівельний кран. При установці водяних нагрівачів проводяться додаткові роботи по збірці і монтажу вузла подачі тепла, підключення його до опалювальної мережі.
3. Далі здійснюють збірку повітропроводів і фасонних виробів, ізолюють або фарбують їх при необхідності. На стелі кріплять металевий кронштейн. На ньому підвішують повітроводи: круглі – за допомогою хомута або перфострічки, прямокутні – за допомогою профілю або траверса зі шпилькою. Вертикальна установка повітровода проводиться також. Разом з повітроводами монтують дросель-клапани для регулювання витрат повітря в майбутньому і протипожежні клапани. Якщо є необхідність, монтують гнучкі повітроводи і пленум-бокси для решіток. Потім перевіряють і герметизують всі з’єднання. Залежно від висоти приміщень можуть знадобиться підйомники.
4. На виготовлення повітропроводів в середньому йде два тижні. Устаткування, якщо воно є в наявності, монтується в першу чергу. В інших випадках – вже після доставки, під час якої встановлюються інші елементи системи.
5. Якщо вентиляційна установка знаходиться в приміщенні, монтують канали для забору і викиду повітря на вулицю, разом із зовнішніми гратами.
6. Підключають дренажні трубопроводи, якщо установка припливно-витяжна, а також для охолоджувача, випарника і осушувача.
7. Встановлюють розподільні пристрої після оздоблювальних робіт.
8. Встановлюють і підключають щити автоматики і диспетчеризації з датчиками, приводами і контролерами для управління системою.
9. Роблять пробний запуск, проводять пусконалагоджувальні роботи та тестують систему.
10. Після перевірки системи готується паспорт, виконавча документація та акти виконаних робіт.

Які документи ви отримуєте після монтажу

Після завершення монтажу й пусконалагодження Замовник отримує повний комплект документації на систему:

• виконавча документація, яка включає схеми і планування системи з уже врахованими змінами в ході монтажу
• паспорт системи ОВіК
• інструкція з експлуатації обладнання
• акти виконаних робіт
• гарантія на всю систему
• сертифікати і ліцензії на обладнання

Цей комплект потрібен для введення об’єкта в експлуатацію і для подальшого обслуговування системи — зокрема виконавча документація, бо саме вона показує фактичну розкладку трас після монтажу.

Вартість монтажу системи вентиляції

Монтаж рахується не за об’єкт цілком, а за складовими: погонний метр повітропроводу з ізоляцією та кріпленням, точка (дифузор, решітка, клапан), одиниця обладнання, вузол обв’язки. Тому остаточну суму дає специфікація, але порядок цифри видно вже за планом приміщень.

Від чого залежить сума на промисловому об’єкті

• Висота приміщення. Цех висотою 8 м і офіс 3 м дають різну трудомісткість на той самий метраж — потрібні підйомники й ланка з допуском до висотних робіт
• Довжина і конфігурація трас — кількість поворотів, переходів і вузлів впливає сильніше за загальний метраж
• Тип повітропроводу — круглий спіральнонавивний монтується швидше за прямокутний, нержавійка дорожча за оцинковку
• Підвісна стеля й черговість зі суміжниками — роботи «в стелю» до її зашивання коштують дешевше, ніж після
• Діючий об’єкт — нічні зміни, обмежений доступ і поетапне введення додають до строку й до ціни
• Підсилення конструкцій під підвіс установок, якщо перекриття цього не витримує
• Ізоляція і вогнезахист, якщо їх вимагає проєкт

Що надіслати для прорахунку

• планування з висотами приміщень і їх призначенням
• проєкт вентиляції або технічне завдання, якщо вони вже є
• тип об’єкта і режим його роботи
• перелік обладнання, якщо воно вже придбане
• бажані терміни і чи діє об’єкт під час робіт

Цього комплекту достатньо для орієнтовного розрахунку; остаточна специфікація складається після заміру.
