Де застосовується

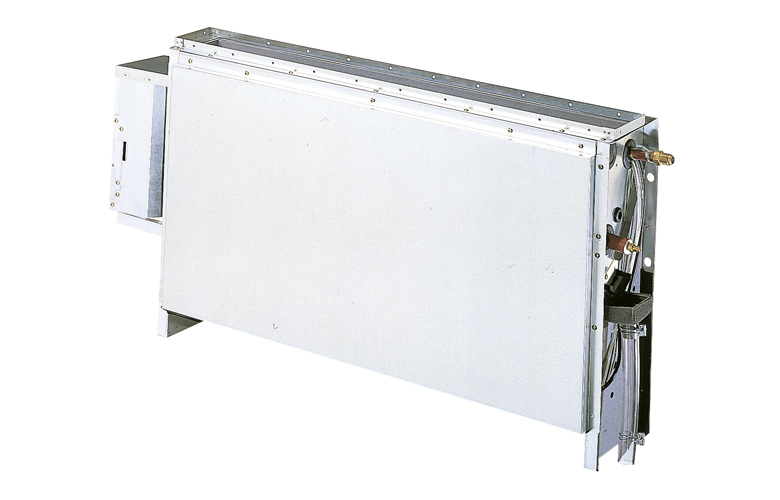

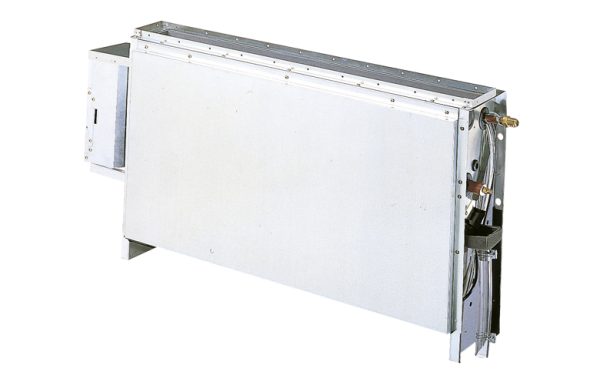

Підлоговий блок для прихованої установки VRF типу R1. Це те саме, що P1, але без декоративного корпуса: блок ховають у нішу, за екран або в конструкцію меблів, а назовні виводять тільки решітки.
- інтер’єри, де обладнання не має бути видно
- ніші під вікнами, підготовлені при будівництві
- приміщення, де блок вбудовують у меблі або підіконну конструкцію
- об’єкти з єдиним архітектурним рішенням фасаду інтер’єру
Блок працює тільки у складі мультизональної системи ECOi — окремо, без зовнішнього блока VRF, він не встановлюється. Холодоагент R410A, живлення 230 В однофазне.
Конструкція
Корпус має дві ширини — 904 мм у типорозмірах 22–36 і 1 219 мм у 45–71 при висоті 616 мм і глибині 229 мм. Маса 21 і 28 кг. Склад той самий, що у відкритого виконання:
- вентилятор із інверторним двигуном
- дренажна труба
VP-20 - самодіагностика й автоматичний перезапуск
- режим м’якого осушення
- підтримка протоколу BMS
Порівняно з відкритим виконанням P1 блок вужчий на 161 мм і легший на 8–11 кг — саме за рахунок відсутності декоративної панелі. Продуктивність і шум при цьому однакові, бо теплообмінник і вентилятор ті самі.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає витрату, шум і габарит ніші:
| Типорозмір | Витрата Hi/Med/Lo, м³/год | Шум Hi/Med/Lo, дБ(А) | Габарити В × Ш × Г, мм | Маса, кг |
|---|---|---|---|---|
| 22 | 420 / 360 / 300 | 33 / 30 / 28 | 616 × 904 × 229 | 21 |
| 28 | 420 / 360 / 300 | 33 / 30 / 28 | 616 × 904 × 229 | 21 |
| 36 | 540 / 420 / 360 | 39 / 35 / 29 | 616 × 904 × 229 | 21 |
| 45 | 720 / 540 / 480 | 38 / 35 / 31 | 616 × 1 219 × 229 | 28 |
| 56 | 900 / 780 / 660 | 39 / 36 / 31 | 616 × 1 219 × 229 | 28 |
| 71 | 1 020 / 840 / 720 | 41 / 38 / 35 | 616 × 1 219 × 229 | 28 |
⚠️ Ці габарити — розміри самого блока, а не ніші. Прихована установка вимагає запасу на підключення труб, дренаж і обслуговування; нішу проєктують більшою, а розмір узгоджують за монтажною інструкцією до початку оздоблювальних робіт.
Шумова картина повторює відкрите виконання, включно з тим, що типорозмір 36 на максимумі гучніший за 45. Але в ніші додається власний резонанс конструкції, тому внутрішні поверхні бажано обробити звукопоглинальним матеріалом.
Що врахувати при монтажі
- решітки припливу й забору виводять назовні з достатнім вільним перетином — інакше блок працюватиме на підвищеному опорі
- доступ до фільтра й дренажу передбачають знімною панеллю ніші
- рідинна труба 1/4″ у типорозмірах 22–56 і 3/8″ у 71; газова 1/2″ і 5/8″ відповідно
- дренаж
VP-20самопливний, вбудованого насоса немає - робочі межі задає зовнішній блок системи
Найчастіша помилка з цим типом — ніша з замалими решітками. Блок розрахований на вільний забір повітря, і перекритий переріз одразу знижує продуктивність та піднімає шум. Перетин решіток рахують разом із мережею, а не підбирають за виглядом.
