Де застосовується

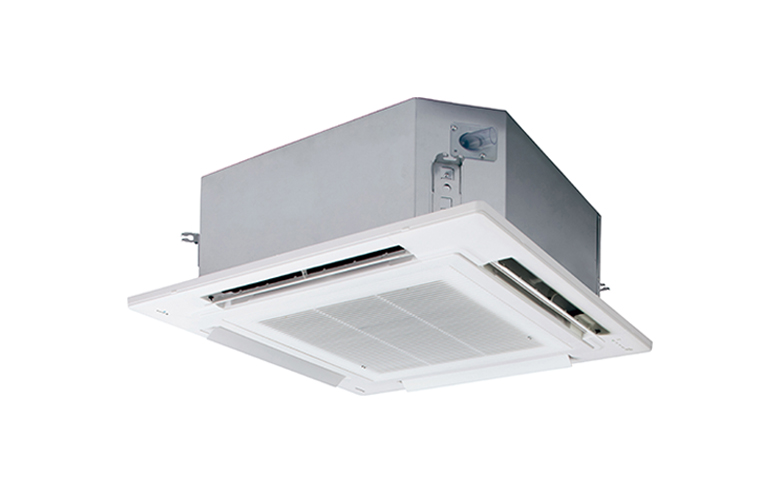

Чотирипотокова касета формату 90 × 90 — старша касета PACi Elite для приміщень, де одна точка роздачі має закрити велику площу.
- торгові зали й супермаркети
- великі відкриті офіси
- ресторани, банкетні зали, холи
- приміщення з високою стелею, де потрібен потужний потік на чотири боки
Виробник ставить у цю серію турбовентилятори високої продуктивності й опційний модуль очищення повітря nanoe™ X — саме цим вона відрізняється від малої касети 60 × 60.
Конструкція
Панель і корпус розведені за артикулами. Склад і приладдя:
CZ-KPU3AW— панель Econavi (потребує пультаCZ-RTC5B)CZ-CNEXU1— модуль nanoe™ X (потребує пультаCZ-RTC5B)CZ-RWS3+CZ-RWRU3— інфрачервоний пультCZ-RE2C2— спрощений пульт
Панель має розмір 950 × 950 мм при висоті 33,5 мм і масу 5 кг — це більше за комірку стандартної стелі, тому виріз планують окремо.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог додає витрату, шум і габарит:
| Параметр | Типорозмір 100 | Типорозмір 125 |
|---|---|---|
| Витрата повітря Hi/Med/Lo, м³/хв | 36,0 / 26,0 / 18,0 | 37,0 / 27,0 / 19,0 |
| Шум Hi/Med/Lo, дБ(А) | 45 / 38 / 32 | 46 / 39 / 33 |
| Габарити блока В × Ш × Г, мм | 319 × 840 × 840 | 319 × 840 × 840 |
| Маса блок / панель, кг | 25 / 5 | 25 / 5 |
| Тепло при −10 °C, кВт | 8,00 | 9,50 |
| SEER / SCOP | 7,70 (A++) / 4,90 (A++) | 7,64 / 4,73 |
Показова деталь: витрата повітря між типорозмірами майже не змінюється — 36 і 37 м³/хв при різниці потужності в 2,5 кВт. Старша касета не прокачує більше повітря, вона охолоджує той самий потік сильніше. Для приміщення з витягнутою геометрією це означає, що зона роздачі не збільшиться — потрібна друга касета, а не старша.
Висота корпуса 319 мм у типорозмірах від 100; молодший 71 нижчий — 256 мм. Міжстельовий простір перевіряють за конкретним типорозміром.
Що врахувати при монтажі
- панель замовляють окремо; виріз у стелі роблять під 950 × 950 мм
- модуль nanoe™ X і панель Econavi працюють тільки з провідним пультом
CZ-RTC5B - дренаж ведуть від вбудованого насоса
- робочі межі задає зовнішній блок: охолодження від −15 до +46 °C, обігрів від −20 до +24 °C
- маса блока з панеллю 30 кг — кріплення розраховують на перекриття, а не на профіль стелі
При підвішуванні шпильки виводять до плити перекриття. Профіль підвісної стелі несе тільки панель, а не сам блок — це найчастіша помилка монтажу касет цього класу.
