Де застосовується

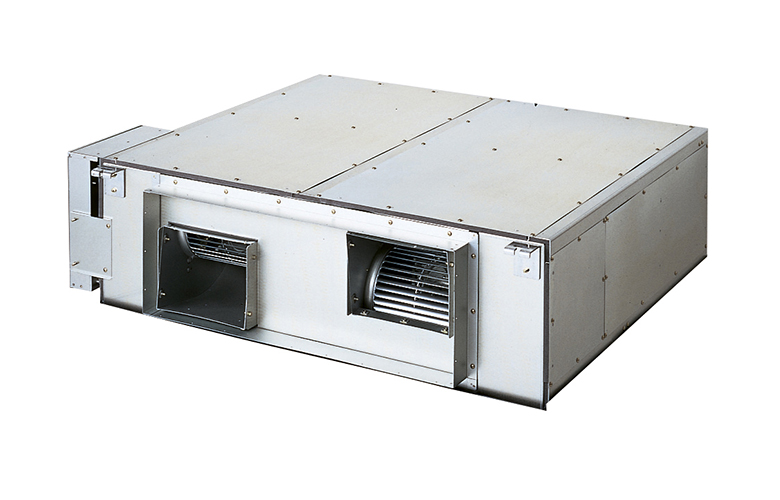

Канальний блок VRF типу E2 — з високим статичним тиском, для прихованої установки. Це найпотужніший внутрішній блок лінійки ECOi: 22,4 і 28,0 кВт холоду з однієї точки.
- торгові зали, супермаркети, виробничі приміщення
- припливні системи — блок має режим 100 % подачі свіжого повітря
- об’єкти з протяжними магістральними повітроводами
- приміщення, де одна машина замінює кілька менших внутрішніх блоків
Блок працює тільки у складі мультизональної системи ECOi — окремо, без зовнішнього блока VRF, він не встановлюється. Холодоагент R410A, живлення 230 В однофазне.
Конструкція
Ключова особливість — блок працює у двох різних конфігураціях, і від вибору залежать усі решта характеристик:
- режим 100 % свіжого повітря — блок обробляє тільки зовнішнє повітря, статичний тиск 200 Па, витрата мала
- режим високонапірного повітроводу — рециркуляція, тиск 140 Па з можливістю задати 60 або 270 Па, витрата в кілька разів більша
- вентилятор типу «сироко»
- дренажна труба
VP-25 - самодіагностика, автоматичний перезапуск, режим м’якого осушення, підтримка BMS
Корпус 479 × 1 453 × 1 205 мм, маса 102–106 кг — це вже обладнання для технічного приміщення, а не для стелі кабінету.
Як підбирають
Потужність беруть із таблиці характеристик картки. ⚠️ Але звертайте увагу, для якої конфігурації наведені цифри — вони суттєво різняться:
| Параметр | 224, свіже повітря | 224, повітровід | 280, свіже повітря | 280, повітровід |
|---|---|---|---|---|
| Холод, кВт | 22,4 | 22,4 | 28,0 | 28,0 |
| Тепло, кВт | 21,2 | 25,0 | 26,5 | 31,5 |
| Витрата Hi, м³/год | 700 | 3 360 | 2 100 | 4 320 |
| Статичний тиск, Па | 200 | 140 (60 / 270) | 200 | 140 (60 / 270) |
| Споживання, Вт | 290 | 440 | 350 | 715 |
| Шум Hi, дБ(А) | 43 | 45 | 44 | 49 |
Головне: у режимі свіжого повітря теплопродуктивність нижча, а витрата менша в кілька разів при тій самій холодопродуктивності. Блок на 22,4 кВт дає 700 м³/год на припливі проти 3 360 м³/год на рециркуляції. Плутати ці колонки при підборі не можна.
Рівень 270 Па задається при початковому налаштуванні й дає запас на довгу магістраль, але піднімає споживання вентилятора. Для 280-го типорозміру це 715 Вт — уже помітна величина в балансі системи.
Що врахувати при монтажі
- конфігурацію (приплив або рециркуляція) визначають на етапі проєкту, а не при монтажі
- рідинна труба 3/8″; газова 3/4″ у типорозміру 224 і 7/8″ у 280
- дренаж
VP-25 - маса понад 100 кг — підвіси виводять до перекриття, потрібен підйом
- робочі межі задає зовнішній блок системи
У режимі 100 % свіжого повітря блок працює з зовнішнім повітрям цілий рік, тому фільтрацію й захист теплообмінника від замерзання закладають окремо — це не звичайний внутрішній блок.
