Де застосовується

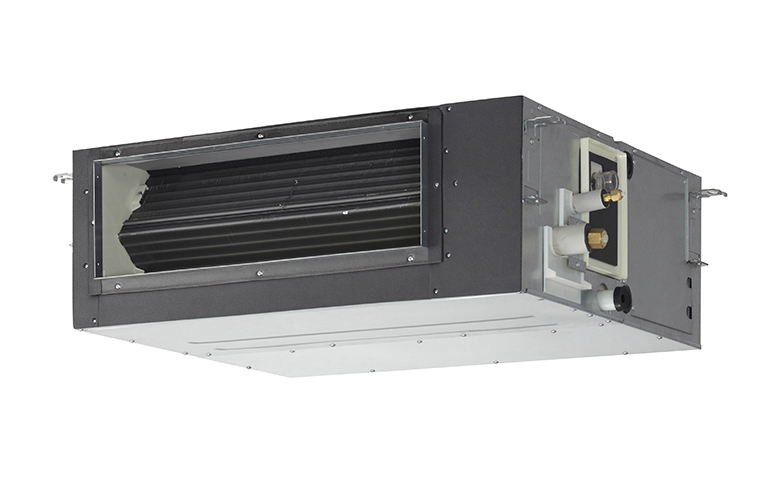

Канальний внутрішній блок VRF типу F2 — із змінним статичним тиском, для прихованої установки за підвісною стелею. Розрахований на повітроводи прямокутного перерізу.
- офіси й готельні номери з роздачею через кілька решіток
- торгові приміщення з розгалуженою мережею повітроводів
- об’єкти, де потрібне точне налаштування під конфігурацію кімнати
- приміщення з підвищеними вимогами до тиші — виробник заявляє звукову потужність від 25 дБ(А)
Блок працює тільки у складі мультизональної системи ECOi — окремо, без зовнішнього блока VRF, він не встановлюється. Холодоагент R410A, живлення 230 В однофазне.
Конструкція
Головна відмінність серії — вентиляторний двигун постійного струму дозволяє вибрати криву «витрата — статичний тиск» під конкретну мережу, а не працювати на фіксованій точці. Склад:
- внутрішній фільтр у стандартній комплектації
- вбудований дренажний насос із підйомом до 785 мм над рівнем стелі
- датчик на лінії нагнітання не дає подавати переохолоджене повітря
- налаштовуваний контроль температури повітря на нагнітанні
- керування через інтернет як опція, підтримка протоколу BMS
Висота корпуса 290 мм однакова в усіх типорозмірах — міжстельовий простір перевіряють один раз на всю лінійку.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає те, що визначає проєкт мережі:
| Типорозмір | Мінімальна витрата, м³/год | Мінімальний тиск, Па | Габарити В × Ш × Г, мм |
|---|---|---|---|
| 15–36 | 480 | 15 | 290 × 800 × 700 |
| 45 | 480 | 15 | 290 × 800 × 700 |
| 56 | 600 | 15 | 290 × 800 × 700 |
| 60–73 | 780 | 10 | 290 × 1 000 × 700 |
| 106 | 1 140 | 20 | 290 × 1 400 × 700 |
| 160 | 1 320 | 15 | 290 × 1 400 × 700 |
Показова деталь: мінімальний статичний тиск не зростає з типорозміром. У блоків 60–73 він найнижчий у лінійці — 10 Па, а в 106 стрибає до 20 Па. Це означає, що мережу для середніх типорозмірів можна робити коротшою, ніж підказує потужність.
Повітряні камери підбирають за типорозміром: CZ-56DAF2 на 2 × Ø200 для 22–56, CZ-90DAF2 на 3 × Ø200 для 60–90, CZ-160DAF2 на 4 × Ø200 для 106–160. Забірні камери — CZ-DUMPA56MF2, CZ-DUMPA90MF2 (2 × Ø250) і CZ-DUMPA160MF2.
Що врахувати при монтажі
- криву витрати й тиску задають при пусконалагодженні — до цього блок працює на заводській точці
- дренажну трубу можна підняти на 785 мм, вище — недопустимо, буде протікання
- ревізійний люк планують під фільтр і дренажний насос ще до зашивання стелі
- рідинна труба 1/4″ у молодших типорозмірах, газова 1/2″
- робочі межі задає зовнішній блок системи
Вибір кривої — це компроміс: нижча витрата дає менший шум, але й менший запас тиску на засмічення фільтра. Для приміщень із запиленим повітрям точку беруть із запасом.
