Де застосовується
Канальний вентилятор для прямокутних повітроводів підвищеної продуктивності. За тим самим перерізом каналу дає помітно більшу витрату, ніж базова канальна серія.
- протяжні мережі повітроводів із великим опором
- виробничі приміщення й торгові зали з високою кратністю повітрообміну
- об’єкти, де в наявний переріз каналу треба вписати більшу витрату
- системи, де базовий канальний агрегат не дотягує за тиском
Артикул читається так: серія — типорозмір — двигун — комплектація. Типорозмір — це переріз каналу в сантиметрах: 6035 означає 600 × 350 мм, 10050 — 1000 × 500 мм. Літера з цифрою задає рід струму й кількість полюсів: E2 однофазний двополюсний, E4 і E6 однофазні з більшою кількістю полюсів, D4 і D6 трифазні. Менше полюсів — вищі оберти, більша витрата й більший шум.
Конструкція

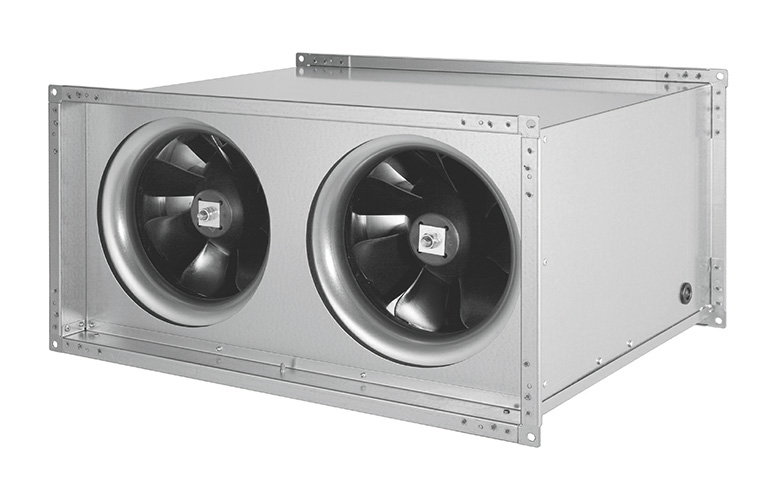

Конструктивно це та сама платформа, що й базова канальна серія:
- робоче колесо відцентрове з лопатками, загнутими назад
- корпус із оцинкованого сталевого листа зі стандартними фланцями 20 мм по периметру сторін
- вентиляторний блок із відкидним механізмом для чищення й обслуговування
- AC-двигуни, керовані напругою
- приладдя: ступінчасті трансформатори
TEMіTES, мережевий вимикачGS, гнучкий патрубокVS, багатостулковий клапанVKK
Для об’єктів із підвищеними вимогами до шуму Ruck пропонує звукоізольоване виконання тих самих типорозмірів. Аеродинаміка в ньому та сама, різниця — у масі корпуса й рівні зовнішнього шуму.
Як підбирають
Витрату й потужність беруть із таблиці характеристик картки. Ряд охоплює сім типорозмірів:
| Типорозмір | Переріз каналу, мм | Витрата, м³/год | Потужність, Вт | ККД, % | Маса, кг |
|---|---|---|---|---|---|
| 5025 | 500 × 250 | 1 740 | 183 | 44,1 | 13,6 |
| 5030 | 500 × 300 | 2 420 | 282 | 50,3 | 16,7 |
| 6030 | 600 × 300 | 4 900 | 567 | 52,1 | 25,8 |
| 6035 | 600 × 350 | 3 510 | 547 | 48,3 | 25,5 |
| 7040 | 700 × 400 | 7 150 | 1 043 | 49,5 | 41,2 |
| 8050 | 800 × 500 | 10 050 | 1 889 | 51,4 | 49,1 |
| 10050 | 1000 × 500 | 9 885 | 1 840 | 48,3 | 53,0 |
Несподівана деталь: типорозмір 6030 дає більшу витрату, ніж 6035 — 4 900 проти 3 510 м³/год, попри менший переріз. Так само 8050 обганяє 10050. Ряд побудований не за площею каналу, а за аеродинамікою робочого колеса.
Практичний висновок: за перерізом каналу продуктивність не підбирають. Спершу рахують потрібну витрату при розрахунковому опорі мережі, а вже потім дивляться, який типорозмір її дає.
Що врахувати при монтажі
- ККД у цій серії тримається на 48–52 % майже по всій лінійці — вибір за витратою, а не за економічністю
- переріз вентилятора має збігатися з перерізом повітроводу
- гнучкі патрубки з обох боків знімають вібрацію на канал
- маса від 13,6 до 53 кг — підвіси розраховують за конкретним типорозміром
- для регулювання беруть ступінчастий трансформатор
Найбільша модель ряду важить 53 кг — це вже не агрегат, який вішають на шпильки «на око». Кріплення виводять до перекриття й розраховують на масу з урахуванням вібрації.
