Де застосовується

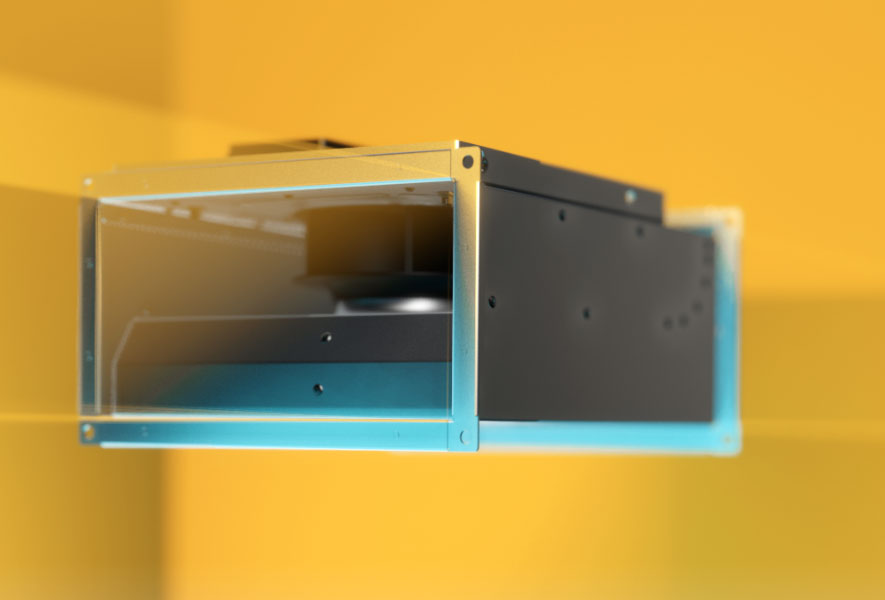

Канальний вентилятор для прямокутних повітроводів. Ставиться у розрив каналу й прокачує повітря на ділянці — це базовий агрегат припливної або витяжної системи середнього й великого об’єкта.
- офісні й громадські будівлі з мережею прямокутних повітроводів
- виробничі та складські приміщення
- витяжні системи, де потрібна велика витрата
- ділянки, де круглий канальний вентилятор уже не тягне за продуктивністю
Артикул читається так: серія — типорозмір — двигун — комплектація. Типорозмір — це переріз каналу в сантиметрах: 6035 означає 600 × 350 мм, 10050 — 1000 × 500 мм. Літера з цифрою задає рід струму й кількість полюсів: E2 однофазний двополюсний, E4 і E6 однофазні з більшою кількістю полюсів, D4 і D6 трифазні. Менше полюсів — вищі оберти, більша витрата й більший шум.

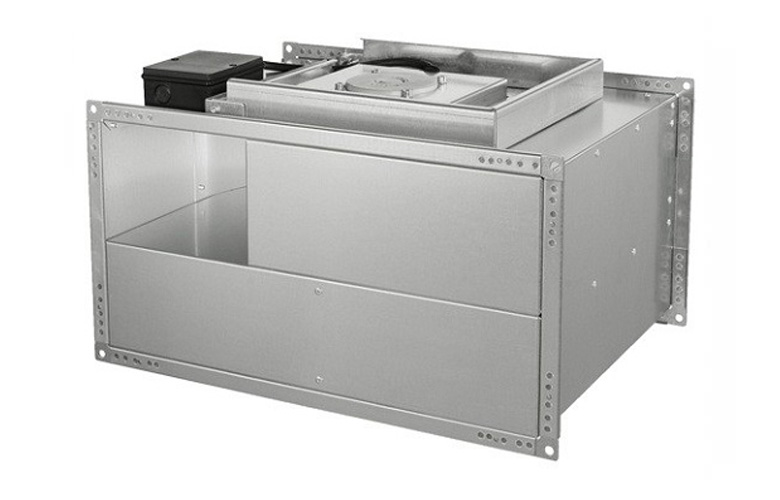

Конструкція
Конструкція розрахована на обслуговування без демонтажу з мережі:
- робоче колесо відцентрове з лопатками, загнутими назад
- корпус із оцинкованого сталевого листа зі стандартними фланцями 20 мм по периметру сторін
- вентиляторний блок із відкидним механізмом для чищення й обслуговування
- AC-двигуни, керовані напругою
- приладдя: ступінчасті трансформатори
TEMіTES, мережевий вимикачGS, гнучкий патрубокVS, багатостулковий клапанVKK
У лінійці Ruck поруч існує звукоізольоване виконання тих самих типорозмірів. Різниця між ними — та сама аеродинаміка при більшій масі й нижчому зовнішньому шумі: для типорозміру 6035 ізоляція додає близько 11 кг і знижує звукову потужність у канал на 4 дБ(А).
Як підбирають
Витрату й потужність беруть із таблиці характеристик картки. Каталог дає ККД і шум у трьох напрямках — те, чого в ній немає:
| Типорозмір | Двигун | Витрата, м³/год | Потужність, Вт | ККД, % | Маса, кг | LWA5 / LWA6 / LWA2 |
|---|---|---|---|---|---|---|
| 3015 | E2 | 500 | 52 | 32,1 | 6,1 | 65 / 68 / 54 |
| 4020 | E2 | 1 060 | 158 | 40,1 | 9,8 | 77 / 78 / 63 |
| 6035 | E4 | 3 020 | 256 | 46,8 | 24,0 | 69 / 71 / 61 |
| 6035 | E4 (варіант) | 3 920 | 453 | 46,7 | 23,6 | 72 / 80 / 69 |
| 8050 | D4 | 9 120 | 1 524 | 56,7 | 59,5 | 78 / 84 / 68 |
| 10050 | D4 | 11 460 | 1 867 | 56,5 | 69,5 | 84 / 88 / 72 |
Головне з таблиці: ККД різко зростає з типорозміром — з 32 % у 3015 до 57 % у 8050. Малий канальний вентилятор витрачає майже вдвічі більше енергії на кубометр. Якщо задачу можна закрити одним більшим агрегатом замість двох малих, це вигідніше в експлуатації.
Три числа шуму — це LWA5 у канал з боку всмоктування, LWA6 з боку нагнітання й LWA2 випромінювання корпуса в приміщення. Останнє на 10–15 дБ нижче: якщо вентилятор стоїть у житловій зоні за стелею, орієнтуються саме на нього.
Що врахувати при монтажі
- переріз вентилятора має збігатися з перерізом повітроводу — переходи додають опір
- перед агрегатом і після нього лишають прямі ділянки, інакше падає витрата й росте шум
- гнучкі патрубки
VSз обох боків знімають передачу вібрації на канал - багатостулковий клапан
VKKзакриває канал при зупинці - відкидний механізм вимагає вільного простору збоку для обслуговування
Трифазні виконання D4 і D6 потребують окремої лінії живлення. Для регулювання витрати беруть ступінчастий трансформатор — плавне регулювання AC-двигуном напругою має обмежений діапазон, і на нижніх ступенях ККД падає.
