Де застосовується

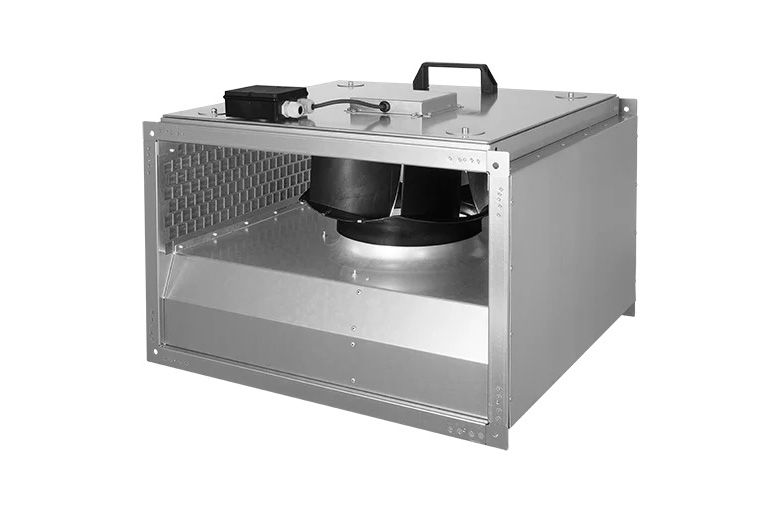

Прямокутний канальний вентилятор у звукоізольованому виконанні. Літера I в позначенні означає саме ізоляцію: та сама аеродинамічна схема, що в KVR, але корпус має звукопоглинальний шар.
Його беруть тоді, коли вентилятор стоїть близько до людей:
- над офісом або в стелі торгового залу
- у технічному приміщенні поруч із робочими місцями
- у житлових і громадських будівлях із нормованим шумом
Якщо агрегат стоїть у віддаленій венткамері, переплата за ізоляцію не окупається — дешевше поставити шумоглушник у трасу.
Конструкція
Ефект ізоляції видно в таблиці. Приклад типорозміру 6035 з EC-двигуном проти молодшої моделі без ізоляції:
| Виконання | Звукова потужність, дБ(А) | Маса, кг |
|---|---|---|
| KVRI 6035 EC (звукоізольоване) | 58 / 64 / 52 | 34 |
| KVR без ізоляції, той самий переріз | 76 / 77 / 67 | 22 |
Тобто на десяток децибел тихіше при співмірній витраті, і плата за це — маса.
Робоче колесо відцентрове з назад загнутими лопатками, корпус із оцинкованого сталевого листа зі стандартними 20-міліметровими фланцями по периметру сторін. Вентиляторний блок так само стоїть на відкидному механізмі для обслуговування.
Лінійка існує у двох варіантах за двигуном:
- AC із керуванням по напрузі через ступеневі трансформатори
TES,TEM,TDSіTDM KVRI…ECз плавним регулюванням 0–10 В і потенціометромMTP 20
Як підбирають
Робоче колесо з назад загнутими лопатками має характеристику, крутішу за осьову: при зростанні опору мережі витрата падає повільніше. Саме тому такі машини беруть на довгі траси з багатьма колінами, фільтрами й шумоглушниками.
- головні дві цифри — витрата й статичний тиск у робочій точці, а не максимальна продуктивність із таблиці
- ККД у лінійці змінюється від 32 до 63 % залежно від типорозміру й типу двигуна
- тип двигуна визначає спосіб регулювання: AC — напругою через трансформатор або регулятор, EC — плавним сигналом 0–10 В, із вищим ККД і без окремого трансформатора
Що врахувати при монтажі
- під’єднання до прямокутного каналу без перехідників — фланці 20 мм по периметру всіх сторін
- розмір у назві читається як переріз:
KVRI 6035— це 600×350 мм - з боку, куди відкидається вентиляторний блок, лишають вільний простір
- живлення визначається типорозміром: молодші 230 В, старші 400 В
- підвіси кріплять до перекриття, між вентилятором і повітроводом ставлять гнучкі вставки
Рівень звукової потужності виробник наводить трьома значеннями — на нагнітанні, на всмоктуванні й на корпусі. Шумоглушник рахують за тим боком, що виходить у приміщення; різниця між значеннями сягає десяти децибел.
