Де застосовується
Прямокутний канальний вентилятор ставлять у мережі, зібрані з прямокутних повітроводів — це формат громадських і виробничих будівель, де переріз каналу підганяють під висоту запотолочного простору. Круглий вентилятор туди не поставиш без переходів, а кожен перехід — це втрачений напір.
- офісні й торгові будівлі з розвиненою мережею повітроводів
- виробничі та складські приміщення
- довгі траси з багатьма колінами, фільтрами й шумоглушниками
Конструкція

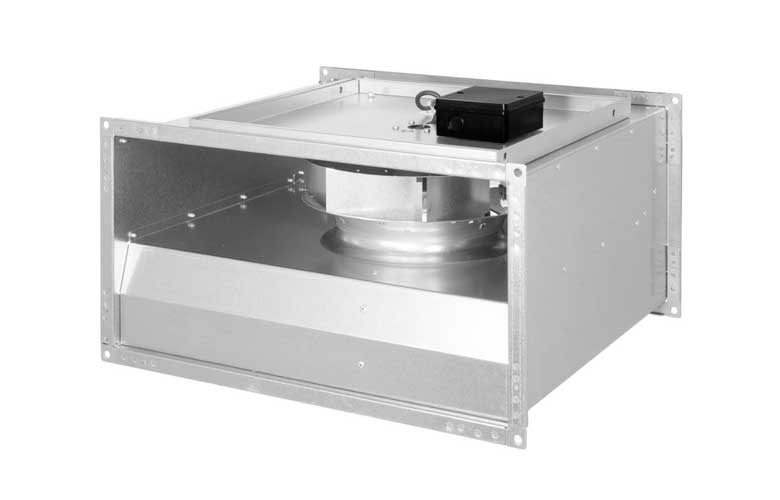

Робоче колесо відцентрове, з назад загнутими лопатками; корпус із оцинкованого сталевого листа зі стандартними 20-міліметровими фланцями по периметру сторін. Вентиляторний блок змонтовано на відкидному механізмі для чистки й обслуговування — демонтувати агрегат із траси, щоб дістатися до колеса, не потрібно.
| Виконання | Регулювання | ККД |
|---|---|---|
| KVR з AC-двигунами | напругою: регулятори MTY 1 і MTY 2, трансформатори TEE, TEM, TDS, TDM | 32 – 57 % |
| KVR…EC | плавним сигналом 0–10 В, потенціометр MTP 20 або контролер | до 63 % |
Різниця між виконаннями не декоративна: EC-версія обходиться без трансформатора взагалі, а двадцять пунктів ККД для цілодобової машини за рік коштують більше, ніж різниця в ціні.
Типорозміри охоплюють перерізи від 300×150 до 1000×500 мм; живлення однофазне 230 В у молодших і трифазне 400 В у старших моделей.
Як підбирають
Робоче колесо з назад загнутими лопатками має характеристику, крутішу за осьову: при зростанні опору мережі витрата падає повільніше. Саме тому такі машини беруть на складні траси.
- головні дві цифри — витрата й статичний тиск у робочій точці, а не максимальна продуктивність із таблиці: максимум досягається на нульовому опорі, якого в реальній мережі не буває
- ККД у лінійці змінюється від 32 до 63 % залежно від типорозміру й типу двигуна
- тип двигуна визначає спосіб регулювання: AC — через ступеневий трансформатор або електронний регулятор, EC — плавним сигналом 0–10 В від контролера
Що врахувати при монтажі
- під’єднання до прямокутного каналу виконується без перехідників — фланці 20 мм по периметру всіх сторін
- розмір у назві читається як переріз:
KVR 6035— це 600×350 мм - з боку, куди відкидається вентиляторний блок, лишають вільний простір, інакше блок доведеться знімати цілком
- живлення визначається типорозміром: молодші 230 В, старші 400 В
- підвіси кріплять до перекриття, а між вентилятором і повітроводом ставлять гнучкі вставки — сталевий корпус добре передає вібрацію на трасу
Маса — від 6 кг у найменших моделей до 93 кг у старших звукоізольованих. Рівень звукової потужності виробник наводить трьома значеннями: на нагнітанні, на всмоктуванні й на корпусі. Шумоглушник рахують за тим боком, що виходить у приміщення — різниця між значеннями сягає десяти децибел.
