Де застосовується
Прямокутний канальний вентилятор ставлять у набірні системи з прямокутних повітроводів:
- припливні й витяжні системи громадських будівель
- офіси, магазини, заклади харчування
- виробничі та складські приміщення

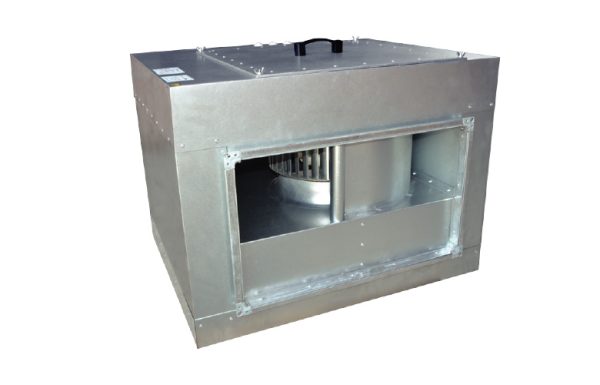

SBV — виконання в шумоізольованому корпусі. Виробник рекомендує його там, де є жорсткі вимоги до рівня шуму, а місця для монтажу окремого шумоглушника немає.
Конструкція
Корпус із оцинкованої сталі має шар звукоізоляції з мінеральної вати завтовшки 50 мм. Це і є та відмінність, за яку платять: габарит і маса більші, ніж у неізольованого вентилятора того ж перерізу.
| Вузол | Виконання |
|---|---|
| Робочі колеса | сталевий оцинкований лист, вперед загнуті лопатки, збалансовані |
| Дифузори | алюмінієві |
| Двигуни | із зовнішнім ротором, IP 54 |
| Захист двигуна | термоконтакти в обмотках, виводи під зовнішній пристрій |
| Регулювання | ступеневі трансформаторні регулятори RTTT і RTTO |
Як підбирають
Перше, що визначає вибір, — форма лопаток робочого колеса:
| Лопатки | Характеристика | Де доречні |
|---|---|---|
| Загнуті вперед | більша витрата при компактному колесі, гірше тримають високий опір | короткі траси, обмежений габарит |
| Загнуті назад | крутіша характеристика, вищий ККД, витрата падає повільніше | довгі траси з колінами й фільтрами |
Друге — тип двигуна:
- AC регулюють ступеневими трансформаторними регуляторами
RTTTіRTTO— це фіксовані ступені - EC мають вбудований PID-регулятор і тримають задану продуктивність самі, підлаштовуючись під фактичний опір мережі
Робочу точку задають витрата й статичний тиск, а не максимум із таблиці: максимальна продуктивність досягається при нульовому опорі, якого в реальній трасі не буває.
Розмір у назві читається як переріз каналу: SVF 60-30 — це 600×300 мм. Цифри після дробу позначають типорозмір колеса й кількість полюсів двигуна, літера в кінці — фазність: E однофазний, D трифазний.
Що врахувати при монтажі
- виводи термоконтактів треба задіяти: сам термоконтакт нічого не вимикає, він лише подає сигнал — без під’єднаного захисту двигун згорить при перегріві так само, як без нього
- регулярна чистка колеса — це про ресурс підшипників, а не про гігієну: налипання пилу чи жиру розбалансовує колесо, збалансоване на заводі
- між вентилятором і повітроводом ставлять гнучкі вставки, сам агрегат — на віброопори: сталевий корпус добре передає вібрацію на трасу
- мінімальний ступінь регулятора підбирають так, щоб робоча точка лишалася вище межі, за якою AC-двигун гірше охолоджується
- доступ до вентиляторного блока через люк або знімну панель продумують до монтажу
Інакше дістатися до колеса можна буде тільки розібравши ділянку траси.
