Де застосовується

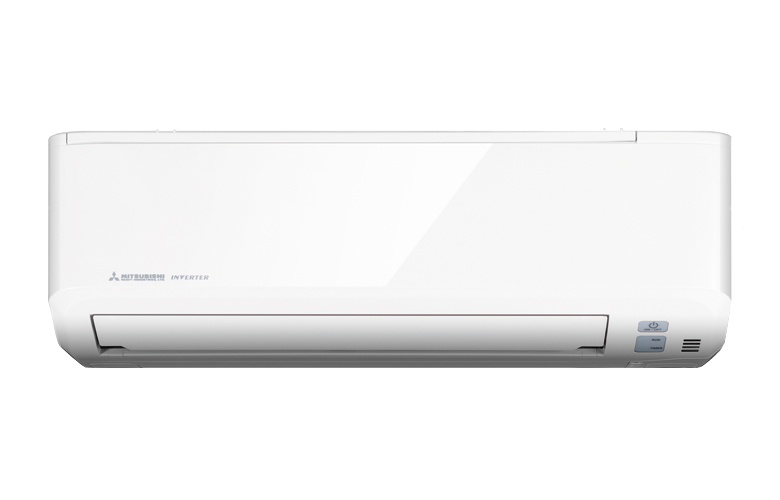

Це внутрішній блок мультиспліт-системи Mitsubishi Heavy: працює тільки із зовнішнім блоком SCM, поодинці не встановлюється.
SKM — найкомпактніший настінний блок лінійки, 769 мм завширшки і 7,6 кг вагою. Його ставлять там, де простінок вузький або стіна не розрахована на важкий корпус.
- спальні й дитячі кімнати
- невеликі кабінети та кімнати в квартирах
- готельні номери
- приміщення, де вільної стіни мало
Конструкція
- габарити 262 × 769 × 210 мм, вага 7,6 кг
- три швидкості вентилятора
- холодоагент R-410A, труби рідина / газ 6,35 / 9,52 мм
- керування — з пульта, режими обігріву й охолодження
Живлення блок отримує від зовнішнього; окрема лінія до кожної кімнати не потрібна.
Як підбирають
| Модель | Холод / тепло, кВт | Тиск Hi/Me/Lo, дБ(A) | Потік Hi/Me/Lo, м³/хв |
|---|---|---|---|
| SKM20ZSP-S | 2,0 / 3,0 | 42 / 35 / 24 | 8,5 / 7,0 / 5,0 |
| SKM35ZSP-S | 3,5 / 4,5 | 44 / 37 / 24 | 9,0 / 7,5 / 5,0 |
- на нижчій швидкості обидві моделі дають 24 дБ(A) — це рівень, з яким блок можна ставити в спальні
- звукова потужність 58 дБ(A) у SKM20ZSP-S і 59 дБ(A) у SKM35ZSP-S
- потужність блока підбирають під кімнату, а не під зовнішній блок: сумарну потужність усіх внутрішніх звіряють із таблицею SCM окремо
Що врахувати при монтажі
| Зовнішній блок | Сумарна довжина трас | Перепад висот блоків | Заправка з заводу |
|---|---|---|---|
| SCM40ZS-S, SCM45ZS-S | до 30 м | до 15 м | на 30 м |
| SCM50ZS-S, SCM60ZM-S1 | до 40 м | до 15 м | на 40 м |
| SCM71ZM-S1, SCM80ZM-S1 | до 70 м | до 20 м | на 40 м |
| SCM100ZM-S1, SCM125ZM-S1 | до 90 м | до 20 м | на 50 м |
- на один внутрішній блок дозволена траса не більше 25 м — незалежно від того, який зовнішній блок стоїть
- кількість внутрішніх блоків на одному зовнішньому — від 2 до 6, сумарна потужність від 6,0 до 19,5 кВт залежно від моделі SCM
- робочі межі системи: охолодження від −15 до +43 °C, обігрів від −15 до +24 °C
- живлення однофазне 220–240 В, 50 Гц — підводиться до зовнішнього блока, внутрішні живляться від нього
Дренаж від настінного блока йде самопливом — ухил витримують по всій довжині, інакше конденсат стоятиме в шлангу.
