Где применяется

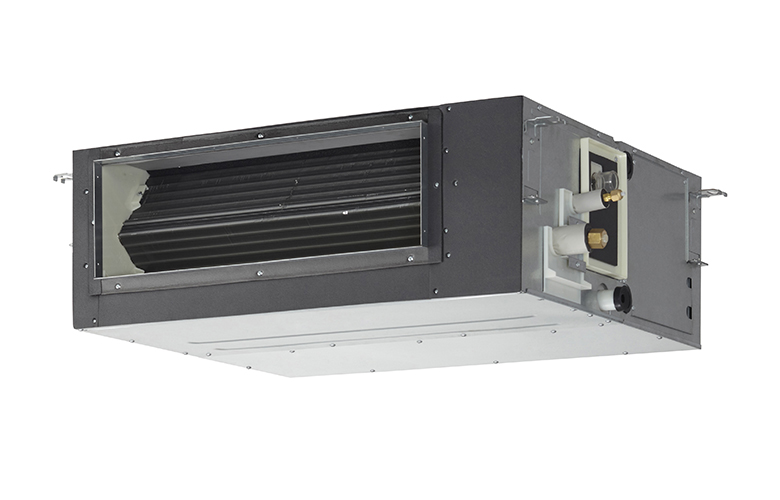

Канальный внутренний блок VRF типа F2 — с переменным статическим давлением, для скрытой установки за подвесным потолком. Рассчитан на воздуховоды прямоугольного сечения.
- офисы и гостиничные номера с раздачей через несколько решёток
- торговые помещения с разветвлённой сетью воздуховодов
- объекты, где нужна точная настройка под конфигурацию комнаты
- помещения с повышенными требованиями к тишине — производитель заявляет звуковую мощность от 25 дБ(А)
Блок работает только в составе мультизональной системы ECOi — отдельно, без наружного блока VRF, он не устанавливается. Хладагент R410A, питание 230 В однофазное.
Конструкция
Главное отличие серии — вентиляторный двигатель постоянного тока позволяет выбрать кривую «расход — статическое давление» под конкретную сеть, а не работать в фиксированной точке. Состав:
- внутренний фильтр в стандартной комплектации
- встроенный дренажный насос с подъёмом до 785 мм над уровнем потолка
- датчик на линии нагнетания не даёт подавать переохлаждённый воздух
- настраиваемый контроль температуры воздуха на нагнетании
- управление через интернет как опция, поддержка протокола BMS
Высота корпуса 290 мм одинакова во всех типоразмерах — межпотолочное пространство проверяют один раз на всю линейку.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог даёт то, что определяет проект сети:
| Типоразмер | Минимальный расход, м³/ч | Минимальное давление, Па | Габариты В × Ш × Г, мм |
|---|---|---|---|
| 15–36 | 480 | 15 | 290 × 800 × 700 |
| 45 | 480 | 15 | 290 × 800 × 700 |
| 56 | 600 | 15 | 290 × 800 × 700 |
| 60–73 | 780 | 10 | 290 × 1 000 × 700 |
| 106 | 1 140 | 20 | 290 × 1 400 × 700 |
| 160 | 1 320 | 15 | 290 × 1 400 × 700 |
Показательная деталь: минимальное статическое давление не растёт с типоразмером. У блоков 60–73 оно самое низкое в линейке — 10 Па, а у 106 подскакивает до 20 Па. Это значит, что сеть для средних типоразмеров можно делать короче, чем подсказывает мощность.
Воздушные камеры подбирают по типоразмеру: CZ-56DAF2 на 2 × Ø200 для 22–56, CZ-90DAF2 на 3 × Ø200 для 60–90, CZ-160DAF2 на 4 × Ø200 для 106–160. Заборные камеры — CZ-DUMPA56MF2, CZ-DUMPA90MF2 (2 × Ø250) и CZ-DUMPA160MF2.
Что учесть при монтаже
- кривую расхода и давления задают при пусконаладке — до этого блок работает в заводской точке
- дренажную трубу можно поднять на 785 мм, выше — недопустимо, будет протечка
- ревизионный люк планируют под фильтр и дренажный насос ещё до зашивки потолка
- жидкостная труба 1/4″ в младших типоразмерах, газовая 1/2″
- рабочие пределы задаёт наружный блок системы
Выбор кривой — это компромисс: меньший расход даёт меньший шум, но и меньший запас давления на засорение фильтра. Для помещений с запылённым воздухом точку берут с запасом.
