Где применяется

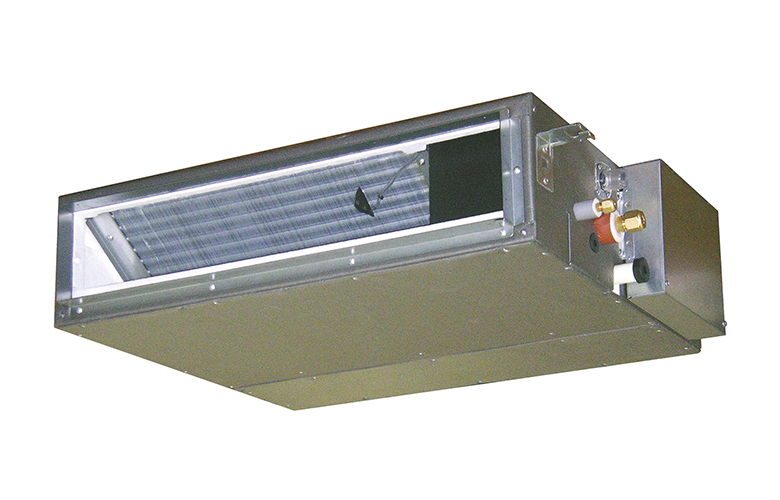

Канальный блок VRF типа M1 — сверхтонкий, с низким статическим давлением. Главное свойство серии: высота корпуса 200 мм во всех типоразмерах, то есть самое тонкое решение скрытой установки в линейке ECOi.
- гостиничные номера, где межпотолочное пространство минимально
- небольшие офисы и кабинеты с короткой сетью воздуховодов
- реконструкция с готовым потолком, который не поднимают
- помещения, где блок ставят над коридором или санузлом
Блок работает только в составе мультизональной системы ECOi — отдельно, без наружного блока VRF, он не устанавливается. Хладагент R410A, питание 230 В однофазное.
Конструкция
Корпус 200 × 750 × 640 мм и масса 19 кг неизменны от младшего типоразмера до старшего — при мощности от 1,5 до 5,6 кВт. Состав:
- вентилятор типа «сирокко» с инверторным двигателем
- дренажная труба
VP-20 - самодиагностика и автоматический перезапуск
- режим мягкого осушения
- поддержка протокола BMS, управление через интернет как опция
Производитель относит эту серию к лучшим в классе именно за сочетание высоты 200 мм и низкого уровня шума — от 25 дБ(А) в младших типоразмерах.
Как подбирают
Поскольку корпус одинаковый, выбор идёт по мощности, расходу и доступному давлению:
| Типоразмер | Расход Hi/Med/Lo, м³/ч | Статическое давление, Па | Шум Lo/Med/Hi, дБ(А) |
|---|---|---|---|
| 15 | 480 / 420 / 360 | 10 (30) | 25 / 27 / 28 |
| 22 | 480 / 420 / 360 | 10 (30) | 25 / 27 / 28 |
| 28 | 510 / 450 / 390 | 15 (30) | 27 / 29 / 30 |
| 36 | 540 / 480 / 420 | 15 (40) | 28 / 30 / 32 |
| 45 | 630 / 570 / 480 | 15 (40) | 30 / 32 / 34 |
| 56 | 750 / 690 / 600 | 15 (40) | 31 / 33 / 35 |
В скобках — повышенное значение давления, доступное по настройке. Шум в таблице приведён для стандартной точки; на повышенном давлении он растёт примерно на 2 дБ(А).
Главное ограничение серии видно из этой таблицы: 15 Па номинально — это очень короткая сеть. Один-два метра гибкого воздуховода с решёткой, не больше. Если раздача разветвлённая, берут тип F2 с высотой 290 мм.
Что учесть при монтаже
- сеть воздуховодов считают строго — запаса давления здесь почти нет
- фильтр и дренаж планируют с доступом: при высоте 200 мм ревизионный люк получается тесным
- жидкостная труба 1/4″, газовая 1/2″ во всех типоразмерах
- дренаж
VP-20, самотёчный уклон выдерживают от блока - рабочие пределы задаёт наружный блок системы
Масса 19 кг одинакова во всех типоразмерах, поэтому подвесы проектируют по одному расчёту. Это удобно на объекте с десятками номеров, где блоки разной мощности монтируются одинаково.
