Где применяется

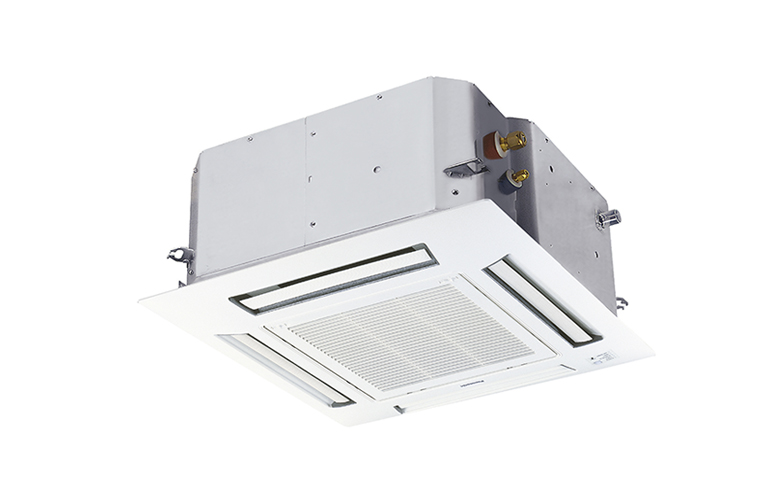

Четырёхпоточная кассета формата 60 × 60 — самая маленькая кассета линейки PACi. Она встаёт в стандартную ячейку подвесного потолка армстронг вместо одной плиты.
- офисы с модульным потолком 600 × 600 мм
- небольшие магазины, кабинеты, переговорные
- рестораны и кафе — производитель называет эти объекты прямо
- помещения, где нужно равномерное распределение на четыре стороны без видимого корпуса
Конструкция
Корпус внутреннего блока — 288 × 583 × 583 мм, масса 18 кг в обоих типоразмерах. Панель заказывают отдельно, и от неё зависит, как кассета сядет в потолок:
CZ-KPY3AW— панель 700 × 700 мм, накладнаяCZ-KPY3BW— панель 625 × 625 мм под ячейку 600 × 600- масса панели 2,4 кг, высота 31 мм
В составе — встроенный дренажный насос и четыре независимые жалюзи. Принадлежности управления:
CZ-RTC5B— проводной пульт с функциями Econavi и datanavi (стандарт комплекта)CZ-RWS3+CZ-RWRC3— инфракрасный пультCZ-RE2C2— упрощённый пультCZ-CENSC1— датчик EconaviCZ-CAPWFC1— коммерческий адаптер WLAN
Как подбирают
Оба типоразмера имеют одинаковый корпус, поэтому выбор идёт по мощности и расходу. Данные каталога, которых нет в карточке:
| Параметр | Типоразмер 36 | Типоразмер 50 |
|---|---|---|
| Расход воздуха Hi/Med/Lo, м³/мин | 9,7 / 8,0 / 6,0 | 11,1 / 9,8 / 8,5 |
| Шум Hi/Med/Lo, дБ(А) | 36 / 32 / 26 | 40 / 37 / 33 |
| Звуковая мощность Hi, дБ | 51 | 55 |
| Удаление влаги, л/ч | 1,5 | 2,4 |
| Тепло при −10 °C, кВт | 3,60 | 4,50 |
| SEER / SCOP | 6,60 (A++) / 4,60 (A++) | 6,40 (A++) / 4,30 (A+) |
Разница в шуме между типоразмерами заметнее разницы в мощности: на максимуме это 4 дБ(А), на минимуме — 7 дБ(А). Для переговорной или кабинета меньшая кассета тише не немного, а ощутимо.
Удаление влаги 1,5 и 2,4 л/ч определяет сечение дренажа и уклон; это та цифра, которую чаще недооценивают в ресторанных залах с высокой влажностью.
Что учесть при монтаже
- панель обязательно заказывают отдельной позицией — в комплект блока она не входит
- для потолка 600 × 600 берут панель 625 × 625, для сплошного потолка — 700 × 700
- дренаж ведут от встроенного насоса с соблюдением уклона
- уровень потолка выверяют до установки: перекос кассеты виден сразу на панели
- рабочие пределы задаёт наружный блок: охлаждение от −15 до +46 °C, обогрев от −20 до +24 °C
Самый младший типоразмер линейки PACi в исполнении Standard предназначен только для комбинаций в составе двойных, тройных или счетверённых систем — отдельно его не ставят. Исполнение Elite работает как самостоятельная пара с одним наружным блоком.
