Где применяется

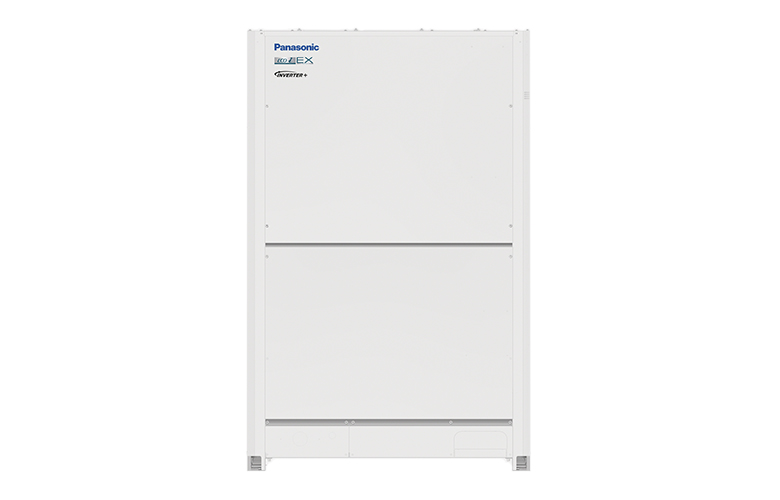

Наружный блок двухтрубной мультизональной системы ECOi EX серии ME2. Один блок обслуживает десятки внутренних блоков разных типов, но все они работают в одном режиме — либо охлаждение, либо обогрев.
- офисные здания и бизнес-центры
- гостиницы, где номера имеют одинаковый режим по сезону
- торговые центры и супермаркеты
- объекты с холодным климатом — обогрев работает до −25 °C
- помещения с высоким тепловыделением: охлаждение доступно до +52 °C снаружи
Если на объекте одни зоны надо греть, а другие одновременно охлаждать, двухтрубная система этого не умеет — там нужна трёхтрубная серия MF3.
Конструкция
Питание трёхфазное 380–415 В. Конструктивные решения серии:
- все компрессоры инверторные (ALL INVERTER)
- конденсатор
Bluefinс антикоррозийным покрытием - внешнее статическое давление вентилятора до 80 Па — блок можно ставить в техническую нишу с отводом воздуха коротким коробом
- пусковой ток 1–2 А независимо от типоразмера
- гарантия на компрессор 5 лет
Корпус имеет два размера: 1 842 × 770 × 1 000 мм у типоразмеров 8 и 10 HP и 1 842 × 1 180 × 1 000 мм у 12–16 HP.
Как подбирают
Мощность берут из таблицы характеристик карточки. Каталог добавляет сезонные показатели и данные, определяющие проект:
| Типоразмер | EER / COP | ESEER | SCOP | Заправка R410A, кг | Масса, кг |
|---|---|---|---|---|---|
| 8 HP | 4,70 / 5,13 | 9,33 | 5,61 | 5,6 | 210 |
| 10 HP | 4,37 / 4,76 | 8,67 | 5,71 | 5,6 | 210 |
| 12 HP | 3,96 / 4,73 | 7,94 | 5,84 | 8,3 | 270 |
| 14 HP | 3,88 / 4,56 | 7,73 | 5,72 | 8,3 | 315 |
| 16 HP | 3,52 / 4,42 | 7,19 | 5,71 | 8,3 | 315 |
Главное, что видно из таблицы: SCOP почти не зависит от типоразмера — от 5,61 до 5,84, тогда как номинальный EER падает с 4,70 до 3,52. За сезон разница в экономичности между младшим и старшим блоком значительно меньше, чем кажется по паспортному EER.
Коэффициент использования мощности — 50–130 %, то есть суммарная производительность внутренних блоков может превышать наружный на треть. Расширение до 200 % возможно, но производитель ограничивает при этом нижний предел обогрева до −10 °C вместо −25 °C и запрещает одновременную работу свыше 130 %.
Что учесть при монтаже
- жидкостная труба от 3/8″ до 5/8″, газовая от 3/4″ до 1-1/4″ в зависимости от типоразмера и длины трассы
- уравнительная труба 1/4″ во всех типоразмерах
- если эквивалентная длина самой длинной трассы превышает 90 м, диаметры основных труб поднимают на один ранг
- рабочие пределы: охлаждение от −10 до +52 °C, обогрев от −25 до +18 °C
- масса от 210 до 315 кг — основание и подъём планируют заранее
Бесшумный режим снижает звуковое давление на 3 дБ(А) во всех типоразмерах — с 54 до 51 дБ(А) у 8 HP и с 61 до 58 дБ(А) у 16 HP. Для ночной работы возле жилья это закладывают в настройки, а не в выбор типоразмера.
