Де застосовується

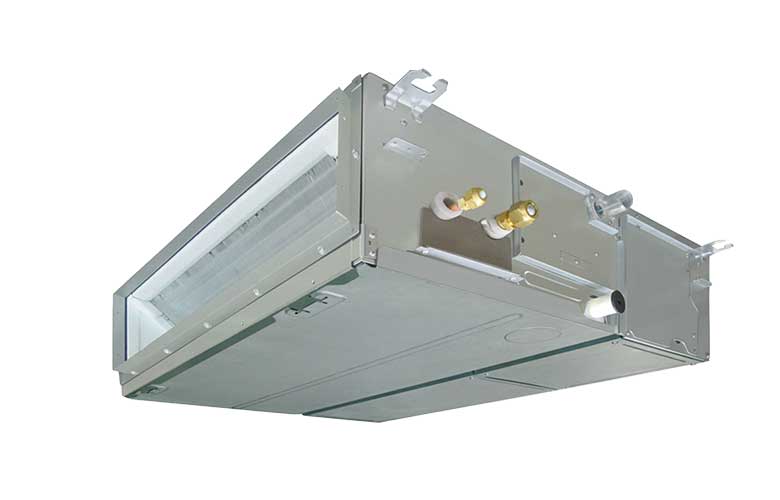

Канальний кондиціонер Toshiba серії Digital Inverter — комплект із внутрішнього блока прихованої установки й зовнішнього блока. Ховається за підвісною стелею, повітря роздається через решітки.
- офіси, магазини, ресторани з підвісною стелею
- приміщення з роздачею через кілька решіток від одного блока
- об’єкти, де обладнання не має бути видно
- системи з протяжними повітроводами — доступні п’ять рівнів статичного тиску
Артикул читається так: RAV — серія — типорозмір — тип блока — виконання. SM означає Digital Inverter, SP — Super Digital Inverter. Літери перед -E задають тип внутрішнього блока: UT — касетний, BT і DT — канальний, CT — підстельовий, AT — зовнішній блок. Це головне, що звіряють при замовленні: числа в різних типах однакові.
Конструкція
Ключова властивість серії — п’ять рівнів статичного тиску, які задаються при пусконалагодженні під конкретну мережу:
- низьконапірний
Н - стандартний
L - стандартний
Н - високонапірний
1Н - високонапірний
2Н
⚠️ Дренажна помпа в комплект не входить — вона купується окремо й піднімає конденсат лише на 300 мм від дренажного патрубка. Це помітно менше, ніж у VRF-блоків Toshiba, де підйом сягає 750–850 мм.
Система працює на холодоагенті R410A. ⚠️ Виробник окремо попереджає: це новий тип замість R22, і робочий тиск у контурі значно вищий. Сервісне обладнання, манометри й інструмент мають бути розраховані саме на R410A — інструмент від R22 непридатний.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає стандартну витрату — точку, від якої рахують мережу повітроводів:
| Внутрішній блок | Стандартна витрата, м³/год | Діапазон витрати, м³/год |
|---|---|---|
| SM562BT-E | 780 | 1 200–2 000 за графіком |
| SM802BT-E | 1 140 | 1 200–2 400 за графіком |
| SM1102BT-E | 1 620 | 1 200–2 400 за графіком |
| SM1402BT-E | 1 980 | 1 200–2 400 за графіком |
Графіки статичного тиску виробник дає окремо для круглого й для квадратного повітроводу. Це не формальність: при однаковій витраті опір різного перерізу відрізняється, і робоча точка зміщується.
Головне при проєктуванні: стандартна витрата — це розрахункова точка, а не максимум. Мережу рахують під неї, а запас рівнів тиску лишають на засмічення фільтра, а не використовують одразу.
Що врахувати при монтажі
- ⚠️ дренажну помпу замовляють окремо; підйом лише 300 мм від патрубка
- ревізійний люк розташовують за схемою виробника — з боку підключення труб
- рівень статичного тиску задають при пусконалагодженні під фактичну мережу
- графік підбирають за формою повітроводу: круглий або квадратний
- інструмент і манометри мають бути під
R410A, не під R22
Обмеження підйому дренажу в 300 мм — найчастіша несподіванка з цією серією. Точку зливу й ухил визначають до монтажу; якщо перепаду не вистачає, ставлять зовнішній насос більшої висоти підйому.
