Де застосовується

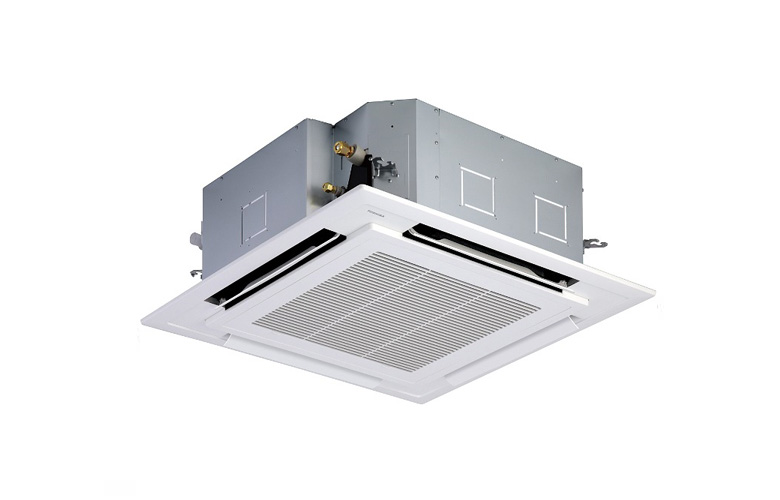

Касетний внутрішній блок VRF-системи Toshiba. Ховається в підвісну стелю, працює у складі системи із зовнішнім блоком — окремо не встановлюється.
- офіси й готелі з підвісною стелею у складі VRF-системи
- торгові приміщення й зали обслуговування
- об’єкти, де на одному зовнішньому блоці збирають блоки різних типів
- приміщення, у яких обладнання не має бути видно
У позначенні Toshiba тип блока задають літери перед номером, а схему роздачі — літери після нього. Це головне, що звіряють при замовленні: числа в артикулах різних типів однакові.
Конструкція
Префікс визначає конструктив блока:
MMU— касетнийMMD— канальний прихованої установкиMMC— підстельовийMMK— настіннийMMLіMMF— підлогові виконання
Суфікс задає кількість напрямків роздачі повітря: MH і H — чотирипотокова касета, WH — двопотокова, YH — однопотокова. Тобто MMU-AP0071MH і MMU-AP0071YH — однакові за потужністю, але зовсім різні за схемою роздачі.
Як підбирають
Потужність беруть із таблиці характеристик картки. Вибір між виконаннями визначає не вона, а геометрія приміщення:
| Суфікс | Схема роздачі | Типорозміри лінійки | Для якого приміщення |
|---|---|---|---|
| MH | 4 потоки, компактна | 0071–0181 | мала квадратна кімната, стандартна стеля |
| H | 4 потоки | 0091–0481 | квадратний зал, широкий діапазон потужності |
| WH | 2 потоки | 0071–0301 | витягнута кімната, потік уздовж |
| YH | 1 потік | 0071–0121 | вузьке приміщення, потік в один бік |
| SH | 1 потік, інша серія | 0152–0242 | старші однопотокові |
Практичний наслідок: однопотокове виконання існує лише до типорозміру 0121, а чотирипотокове — до 0481. Якщо навантаження велике, а приміщення вузьке, ставлять два однопотокові блоки або переходять на канальний тип, а не беруть старшу касету.
Усі виконання оснащені повітряним фільтром у решітці або центральній панелі й керованими заслінками з функцією похитування SWING. Напрямок потоку задають окремо для охолодження й для обігріву.
Що врахувати при монтажі
- панель до касети замовляють окремо й підбирають під конкретний суфікс
- для двопотокового виконання виробник рекомендує горизонтальне положення заслінки на охолодженні й спрямоване вниз на обігріві
- фільтр знімається через решітку повітрозабору — доступ планують до зашивання стелі
- кріплення виводять до перекриття, профіль стелі несе тільки панель
- робочі межі задає зовнішній блок системи
Найчастіша помилка при замовленні — сплутати суфікс. Артикули AP0071MH, AP0071WH і AP0071YH відрізняються однією літерою, мають однакову потужність і зовсім різну зону обслуговування. Тип роздачі звіряють із планом приміщення, а не з кіловатами.
