Де застосовується
Круглий канальний вентилятор вбудовується прямо в трасу круглого повітроводу: він не потребує окремої камери й займає лише ділянку каналу. Це найпростіший спосіб дати системі потрібну витрату там, де місця під припливну установку немає.
- витяжні системи офісів, магазинів, закладів харчування
- припливні траси з фільтром і нагрівачем у складі
- виробничі й складські приміщення
- санвузли, кухні, технічні приміщення з нормованим повітрообміном
Серія ETALINE EL — старша частина ряду за витратою: до 15 100 м³/год в одному корпусі. Це рівень магістральної траси виробничої або громадської будівлі, а не окремого приміщення.
Конструкція

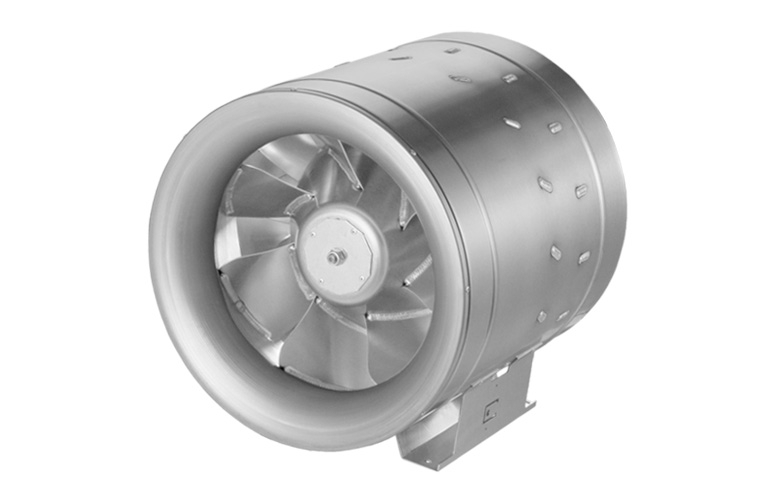

Вентилятор виконано з діагональним робочим колесом — воно поєднує компактність осьової схеми з крутішою характеристикою відцентрової, тому машина тримає витрату при значному опорі мережі.
| Показник | EL 400 D2 | EL 630 EC |
|---|---|---|
| Діаметр підключення, мм | 403 | 634 |
| Витрата повітря, м³/год | 6 910 | 15 100 |
| Потужність, кВт | 1,57 | 2,25 |
| Струм, А | 3,2 | 3,8 |
| Гранична температура повітря | +80 °C | +50 °C |
| Рівень шуму, дБ | 82 | 81 |
| Вага, кг | 20,0 | 38,4 |
| Живлення | 380 В | 380 В |
Дві речі в цій таблиці варті уваги. Перша: EC-виконання дає удвічі більшу витрату при меншій потужності на одиницю повітря. Друга: у нього нижча гранична температура повітря — +50 замість +80 °C, бо електроніка двигуна вбудована в корпус.
Виробництво Німеччина, гарантія 24 місяці.
Як підбирають
Підбір іде за двома цифрами разом — витрата повітря й опір мережі. Максимальна продуктивність із таблиці досягається при нульовому опорі, якого в реальній трасі не буває: коліна, решітки, фільтри й шумоглушники з’їдають частину напору, і робоча точка виявляється нижче.
- діаметр підключення має збігатися з діаметром траси: перехідники додають опір і шум
- тип двигуна визначає спосіб регулювання —
ECрегулюють плавним сигналом,E2MіD2напругою через трансформаторний регулятор - фазність перевіряють до замовлення: молодші типорозміри однофазні 220 В, старші трифазні 380 В
- гранична температура повітря різна за моделями — від +50 до +80 °C; для витяжки з кухні чи технологічного процесу це вирішальна цифра
Для цієї серії окремо важливо: +80 °C у D2-моделях роблять їх придатними для витяжки з гарячих процесів, куди EC-виконання ставити не можна.
Що врахувати при монтажі
- вбудований термоконтакт нічого не вимикає сам — він лише подає сигнал, і його виводи обов’язково під’єднують до зовнішнього розчіплювального пристрою
- теплове реле не захищає двигун при заклинюванні ротора: якщо блокування можливе, ставлять захисний вимикач із тепловим і електромагнітним розчіплювачами на відповідний номінальний струм
- напрямок повітряного потоку й напрямок обертання позначені стрілками на корпусі — їх звіряють до затягування хомутів
- розташування розподільної коробки обирають до монтажу: після зашивання каналу дістатися до неї не вийде
- між вентилятором і повітроводом ставлять гнучкі вставки, сам агрегат — на віброопори
Виробник окремо застерігає щодо частотних перетворювачів: у моделях із широтно-імпульсною модуляцією на виході виникає корпусний шум, який росте з типорозміром двигуна. Перетворювачі із синусоїдальним вихідним сигналом цього не дають, але коштують приблизно у 2,4 раза дорожче. Якщо вимоги до шуму жорсткі, це закладають у кошторис заздалегідь.
Старші моделі важать до 38 кг, і підвіси рахують на цю вагу з урахуванням вібрації, а не статично.
