Де застосовується
Це внутрішній блок VRF-системи MDV — частина мультизональної системи, де один зовнішній блок обслуговує багато внутрішніх. Окремо, без зовнішнього блока відповідної серії, він не працює.
Канальні блоки застосовують там, де потрібна прихована установка — за підвісною стелею. Одна машина кондиціює одне або кілька приміщень одразу за допомогою системи повітроводів. Типові об’єкти:
- офіси й адміністративні будівлі
- готелі
- магазини й ресторани
Друга можливість, якої немає в настінних блоків: робота в режимі рециркуляції або часткової рециркуляції з підмісом підготовленого свіжого повітря. Щоб цим скористатися, на об’єкті має бути окрема система повітропідготовки — сам блок повітря з вулиці не готує.
Конструкція

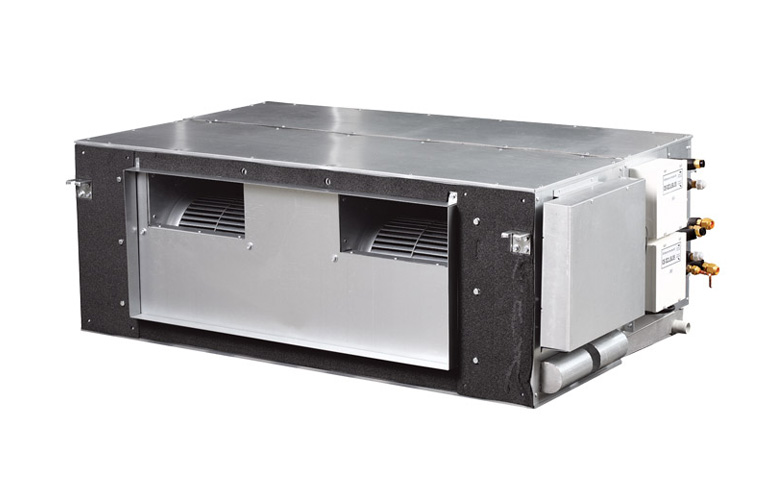

Канальний блок високого статичного тиску системи VRF V4+, тип B. Такі блоки беруть на середні й великі приміщення, де траса повітроводів довга й розгалужена.
У коді моделі MDV-D200T1/N1-B число після D — продуктивність у сотнях ватів (200 = 20 кВт). Лінійка високонапірних блоків доходить до 56 кВт.
| Особливість | Що дає |
|---|---|
| DC-мотор вентилятора | плавне регулювання й нижче споживання |
| Мідні трубки з внутрішніми канавками | кращий теплообмін |
| Антикорозійне покриття теплообмінника | ресурс у вологому середовищі |
| Самодіагностика, таймер, незалежне осушення | експлуатаційні функції |
| Follow me | керування за температурою біля пульта, а не біля блока |
Провідний пульт KJR-29B1 у комплекті; опційно бездротовий пульт, центральний пульт і контролери гостьових карток для готелів.
На відміну від середньонапірних, у високонапірних моделях вбудований дренажний насос виробник окремо не заявляє — конфігурацію відведення конденсату перевіряють за специфікацією конкретної моделі.
Як підбирають
Головна цифра підбору — вільний статичний напір, і саме за ним лінійка розділена на класи:
| Клас | Продуктивність | Напір | Кроків зміни з пульта |
|---|---|---|---|
| Середньонапірні | 2,2 – 14,0 кВт | 0 – 150 Па | 10 |
| Високонапірні | 7,1 – 56,0 кВт | 30 – 400 Па | 20 |
Напір у цих блоках не фіксований: він змінюється з провідних пультів WDC-86E/KD і WDC-120G/WK, тобто характеристику підганяють під фактичну мережу після монтажу, а не покладаються на розрахунок.
- сумарну потужність внутрішніх блоків узгоджують із зовнішнім за таблицями системи, а не складанням: VRF розрахована на неодночасну роботу приміщень на максимумі
- у специфікації статичний тиск наведено як номінал і діапазон — наприклад, «10 (0–30) Па»; порівнювати блоки треба за діапазоном, а не за номіналом
Що врахувати при монтажі
- дренажна помпа вбудована в середньонапірні блоки, висота підйому конденсату до 750 мм — ухил на ділянці після помпи все одно потрібен
- протипиловий фільтр входить у комплект; у стелі передбачають знімну панель для доступу
- живлення однофазне, 220–240 В на молодших типорозмірах
- висота корпуса середньонапірних моделей 210 мм при ширині від 778 до 1218 мм
- розводку повітроводів планують до монтажу стелі
Якщо передбачається підмішування свіжого повітря, місце під систему повітропідготовки й канал припливу закладають у проєкт одразу. Провідний пульт ставиться на стіну й підключається кабелем — місце під нього обирають до зашивання стін; для готелів доступні модулі роботи з карткою гостя NIM05(B) і NIM09.
