Де застосовується

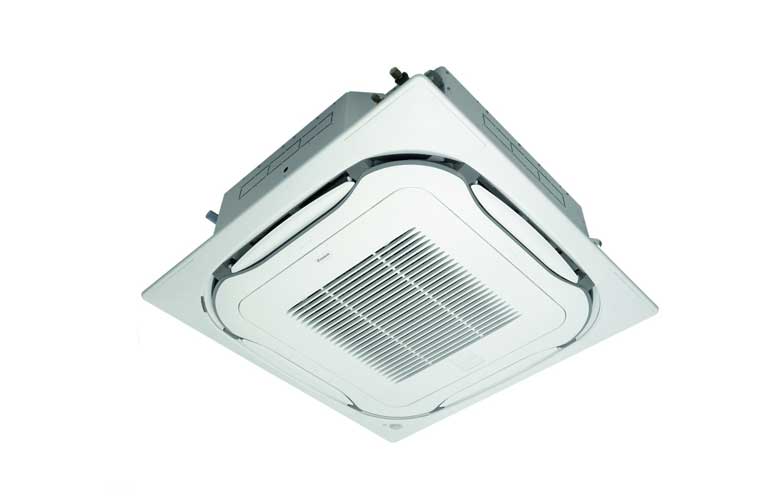

Це касетний внутрішній блок системи VRV із роздачею повітря на чотири боки. Корпус ховається за підвісну стелю, назовні лишається декоративна панель.
- офіси відкритого планування й переговорні
- торгові зали й ресторани
- великі приміщення, де потрібен рівномірний розподіл повітря
- об’єкти з підвісною стелею та достатнім запотолковим простором
Блок розрахований на висоту стелі до 3,5 метра, а типорозмір 125 — до 4,2 метра. Це визначає, чи підійде він для залу з високою стелею.
Конструкція
- корпус 840 × 840 × 246 мм, потужність 9,0 кВт холоду й 10,0 кВт тепла
- декоративна панель — обов’язкова окрема позиція, у комплект блока вона не входить
- напрямок потоку налаштовується: для трьох або двох напрямків замовляють комплект блокувальних пластин
- пульт дистанційного керування буває провідний і бездротовий, обирають під об’єкт
У комплекті йдуть металевий хомут, дренажний шланг, прокладки для підвісних скоб, ізоляція для з’єднань газового й рідинного трубопроводів і паперовий шаблон для монтажу.
Як підбирають
| Параметр | Значення |
|---|---|
| Тип блока | касетний, чотири напрямки роздачі |
| Холод / тепло | 9,0 / 10,0 кВт |
| Габарити | 840 × 840 × 246 мм |
| Максимальна висота стелі | 3,5 м |
| ПГП холодоагенту R-410A | 1975 |
- у лінійці FXFQ-A типорозміри від 20 до 125 — корпус у більшості однаковий
- при виборі місця перевіряють, щоб вентилятори, світильники чи обладнання не заважали потоку
- підвісна стеля не має мати помітного ухилу — інакше порушується робота дренажу
Якщо температура під стелею перевищує 30 °C при вологості понад 80 %, або в запотолковий простір потрапляє вуличне повітря, потрібна додаткова теплоізоляція — спінений поліетилен від 10 мм.
Що врахувати при монтажі
- система працює на холодоагенті R-410A; зовнішні блоки мають бути призначені винятково під нього
- холодоагент підпадає під дію Кіотського протоколу — законодавство може вимагати періодичної перевірки на витоки
- довжина трубопроводів між внутрішніми й зовнішніми блоками обмежена — межі беруть з інструкції зовнішнього блока
- виріб належить до класу A: у побутових умовах він може створювати радіозавади, і усувати їх доводиться користувачеві
- навколо зовнішнього блока не дають накопичуватись листю: воно приваблює комах, а ті виводять з ладу електричні деталі
- для обслуговування й ремонту блока лишають вільний простір над стелею
- після монтажу перевіряють кріплення, витік газу, теплоізоляцію, роботу дренажу й відповідність напруги табличці
- Зовнішні й внутрішні блоки, міжблочну проводку та пульт розміщують не ближче 1 метра до радіо- й телеприймачів — інакше можливі завади в їхній роботі.
