Де застосовується
Це внутрішній блок VRF-системи Toshiba — він працює у складі мультизональної системи SMMS-e, SHRM-e або MiNi-SMMS-e і окремо, без зовнішнього блока, не функціонує.
Стандартний канальний блок розміщується за підвісною стелею, непомітний в інтер’єрі й працює дуже тихо. Типові об’єкти:
- офісні центри
- готелі
- торгові й адміністративні будівлі
- ресторани
Тобто багато приміщень із власними уставками температури, одна система і мінімум обладнання на очах. Блок уміє не тільки рециркуляцію: опційно доступні очищення рециркуляційного повітря й підміс свіжого з вулиці.
Конструкція

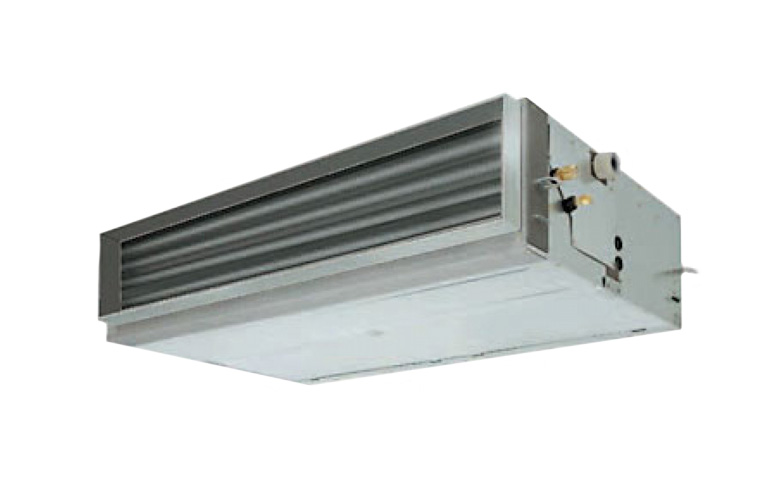

Серія MMD-AP***6BHP1-E — стандартні канальні блоки, одинадцять типорозмірів.
| Показник | Значення |
|---|---|
| Холодопродуктивність | 2,2 – 16,0 кВт |
| Теплопродуктивність | 2,5 – 18,0 кВт |
| Живлення | однофазне, 220–240 В |
| Дренажна помпа | у комплекті, підйом до 850 мм |
| Рівень шуму | від 23 дБ(А) |
Дренажна помпа входить у комплект поставки — це прямо спрощує прокладання повітроводів: блок не треба прив’язувати до самопливного ухилу. Рівень шуму від 23 дБ(А) на мінімальній швидкості — для готельного номера чи кабінету це та цифра, заради якої обирають саме цю серію.
Доступний широкий асортимент фільтрів різних класів очищення; керування — провідними пультами RBC-AMS41E, RBC-AMS55E-EN або TCB-AX32E2.
Як підбирають
Сумарну продуктивність внутрішніх блоків узгоджують із зовнішнім за таблицями системи, а не складанням: VRF розрахована на те, що приміщення не працюють одночасно на максимумі.
- одинадцять типорозмірів дозволяють підібрати блок під кожне приміщення окремо, а не ставити один великий на кілька кімнат
- клас фільтра підбирають під призначення приміщення й закладають у розрахунок опору мережі — фільтр вищого класу з’їдає напір
- підміс свіжого повітря вимагає окремого каналу, закладеного в проєкт заздалегідь
- тип зовнішнього блока визначає можливості системи: SHRM-e дає одночасний холод і тепло в різних приміщеннях, SMMS-e — один режим на систему
Що врахувати при монтажі
- у стелі передбачають знімну панель: фільтр і дренажний вузол обслуговують регулярно
- помпа піднімає конденсат до 850 мм, але ухил на ділянці після неї все одно потрібен
- розводку повітроводів планують до монтажу стелі
- місце під провідний пульт обирають заздалегідь — він ставиться на стіну й підключається кабелем
- живлення однофазне, 220–240 В на всі типорозміри серії
Міжблочні траси, вакуумування й заправку виконує підрядник із холодильним допуском: у VRF довжина трас, перепади висот і розгалужувачі рахуються за методикою виробника.
