Де застосовується

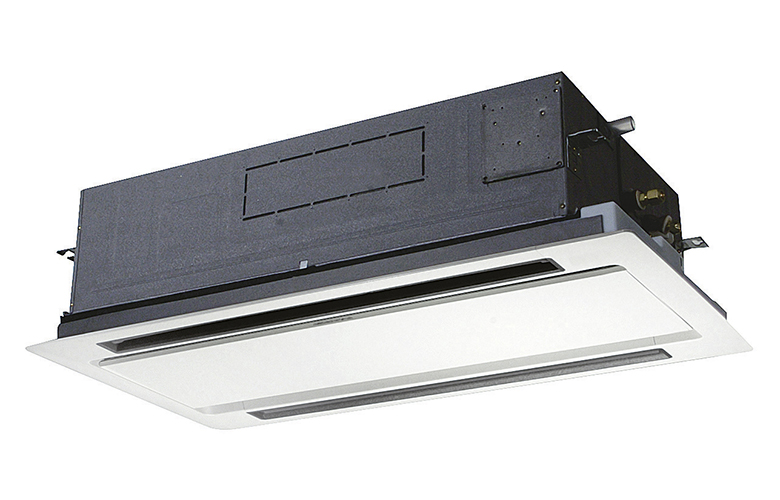

Двопотокова касета VRF типу L1. На відміну від чотирипотокової, вона подає повітря у два протилежні боки — це рішення для витягнутих приміщень і для стелі, де немає місця під квадратну панель 950 × 950 мм.
- витягнуті кімнати, коридори, вузькі офіси
- приміщення, де потік має йти вздовж, а не на чотири боки
- об’єкти з обмеженою шириною міжстельового простору
- готельні номери й кабінети
Блок працює тільки у складі мультизональної системи ECOi — окремо, без зовнішнього блока VRF, він не встановлюється. Холодоагент R410A, живлення 230 В однофазне.
Конструкція
Корпус 350 мм заввишки (з панеллю 358 мм). Ширина змінюється лише один раз на всю лінійку — у старшому типорозмірі. Склад:
- автоматичний рух лопаті з розворотом до 0°
- вентилятор типу «сироко»
- вбудований дренажний насос
- автоматичний перезапуск і самодіагностика
- режим м’якого осушення
Панель підбирають за типорозміром: CZ-02KPL2 для типорозмірів 22–56 і CZ-03KPL2 для 73. Пульти — CZ-RTC4 провідний, CZ-RWSL2 бездротовий, CZ-RE2C2 спрощений, CZ-RTC5A провідний розширений.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає витрату, шум і габарит:
| Типорозмір | Витрата Hi/Med/Lo, м³/год | Шум Lo/Med/Hi, дБ(А) | Габарити з панеллю, мм |
|---|---|---|---|
| 22 | 480 / 420 / 360 | 24 / 27 / 30 | 358 × 1 060 × 680 |
| 28 | 540 / 480 / 420 | 26 / 29 / 33 | 358 × 1 060 × 680 |
| 36 | 580 / 520 / 460 | 28 / 31 / 34 | 358 × 1 060 × 680 |
| 45 | 660 / 540 / 480 | 29 / 33 / 35 | 358 × 1 060 × 680 |
| 56 | 660 / 540 / 480 | 29 / 33 / 35 | 358 × 1 060 × 680 |
| 73 | 1 140 / 960 / 840 | 33 / 35 / 38 | 358 × 1 360 × 680 |
Головне при підборі: типорозміри 45 і 56 мають однакову витрату й однаковий шум — 660 м³/год і 29/33/35 дБ(А). Різниця тільки в потужності, тому мережу й місце під блок для них планують однаково.
Перехід на типорозмір 73 — це інша машина: ширина зростає на 300 мм, а витрата майже вдвічі, до 1 140 м³/год. Простір під панель перевіряють окремо саме для нього.
Що врахувати при монтажі
- панель замовляють окремо й підбирають під типорозмір —
CZ-02KPL2абоCZ-03KPL2 - висота 350 мм — це більше, ніж у чотирипотокової касети U2 (256 мм); стелю міряють до замовлення
- кріплення виводять до перекриття
- рідинна труба 1/4″ у молодших типорозмірах
- робочі межі задає зовнішній блок системи
Двопотокова роздача працює гірше за чотирипотокову в квадратній кімнаті, але краще у витягнутій. Це вибір за геометрією приміщення, а не за потужністю.
