Де застосовується

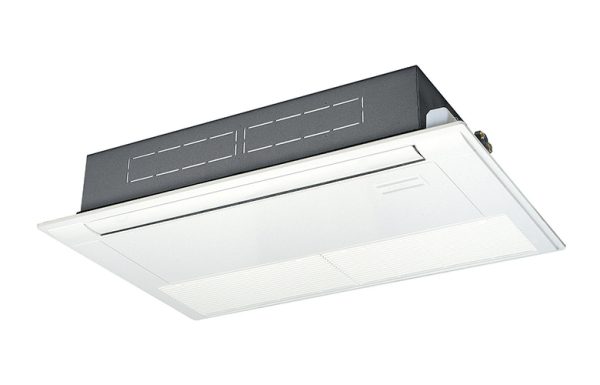

Однопотокова касета VRF типу D1 — найтонша касета лінійки: висота корпуса 200 мм. Повітря подається в один бік, тому блок ставлять уздовж стіни або вікна.
- приміщення з вузьким міжстельовим простором
- кабінети й номери, де блок ставлять над вікном для відсічення тепла
- вузькі кімнати, де потік має йти в один бік
- реконструкція з готовою стелею
Блок працює тільки у складі мультизональної системи ECOi — окремо, без зовнішнього блока VRF, він не встановлюється. Холодоагент R410A, живлення 230 В однофазне.
Конструкція
Корпус 200 × 1 000 × 710 мм (з панеллю 220 × 1 230 × 800 мм) однаковий у всіх п’яти типорозмірах — від 2,8 до 7,3 кВт. Склад:
- автоматична напрямна лопать
- вентилятор типу «сироко»
- вбудований дренажний насос
- самодіагностика, автоматичний перезапуск
- режим м’якого осушення, підтримка BMS
Панель — CZ-KPD2. Пульти: CZ-RTC4 провідний, CZ-RWST2 бездротовий, CZ-RE2C2 спрощений, CZ-RTC5A провідний розширений.
Як підбирають
Оскільки корпус однаковий, вибір іде за потужністю, витратою й шумом:
| Типорозмір | Витрата Hi/Med/Lo, м³/год | Шум Lo/Med/Hi, дБ(А) | Маса блок + панель, кг |
|---|---|---|---|
| 28 | 720 / 600 / 540 | 33 / 34 / 36 | 26,5 (21 + 5,5) |
| 36 | 720 / 600 / 540 | 33 / 34 / 36 | 26,5 (21 + 5,5) |
| 45 | 720 / 660 / 600 | 34 / 35 / 36 | 26,5 (21 + 5,5) |
| 56 | 780 / 690 / 600 | 34 / 36 / 38 | 26,5 (21 + 5,5) |
| 73 | 1 080 / 900 / 780 | 36 / 40 / 45 | 27,5 (22 + 5,5) |
Головне: типорозміри 28 і 36 повністю однакові за витратою й шумом — 720 м³/год і 33/34/36 дБ(А). Різниця тільки в потужності, тому в межах цієї пари вибір робиться виключно за тепловим навантаженням.
А от старший 73 виділяється різко: шум на максимумі 45 дБ(А) проти 36–38 у решти лінійки. Для кабінету чи номера це вже помітно, і краще поставити два блоки меншого типорозміру.
Що врахувати при монтажі
- панель
CZ-KPD2замовляють окремою позицією - висота 200 мм — найтонше касетне рішення лінійки, але панель ширша за комірку 600 × 600 мм
- блок орієнтують так, щоб потік ішов уздовж приміщення або вниз по склу
- кріплення виводять до перекриття
- робочі межі задає зовнішній блок системи
Однопотокова роздача не підходить для квадратної кімнати: половина приміщення лишиться непрогрітою. Цей тип обирають саме тоді, коли геометрія диктує один напрямок потоку.
