Де застосовується

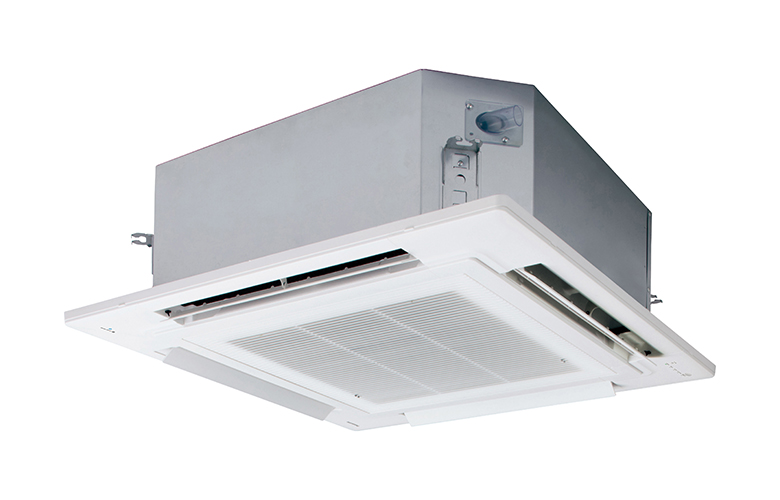

Чотирипотокова касета VRF типу U2, формат 90 × 90 — основний касетний блок лінійки ECOi з найширшим діапазоном потужності: від 2,2 до 16,0 кВт.
- офіси відкритого планування й торгові зали
- готельні холи, ресторани, банкетні приміщення
- приміщення з квадратною геометрією, де потрібна роздача на чотири боки
- об’єкти, де один тип блока має закрити весь діапазон потужностей
Блок працює тільки у складі мультизональної системи ECOi — окремо, без зовнішнього блока VRF, він не встановлюється. Холодоагент R410A, живлення 230 В однофазне.
Конструкція
Панель 950 × 950 мм заввишки 33,5 мм однакова для всіх типорозмірів, а от корпус має дві висоти. Склад:
- високопродуктивний турбовентилятор
- нова система розділення потоків теплообмінника
- вбудований дренажний насос із підйомом до 850 мм від низу стелі
- низький рівень шуму в повільному режимі вентилятора
- Econavi і керування через інтернет як опції
⚠️ Дренажну трубу вище 850 мм піднімати не можна — виробник прямо попереджає, що це призведе до протікання.
Як підбирають
Потужність беруть із таблиці характеристик картки. Вирішальний для монтажу параметр — висота корпуса, і вона змінюється всередині лінійки:
| Типорозміри | Висота корпуса, мм | Витрата Hi/Med/Lo, м³/хв | Панель, мм |
|---|---|---|---|
| 22–45 | 256 | 14,5 / 13,0 / 11,5 | 33,5 × 950 × 950 |
| 56 | 256 | 17,0 / 13,5 / 11,5 | 33,5 × 950 × 950 |
| 60–73 | 256 | 21,0–22,5 / 16,0 / 13,0 | 33,5 × 950 × 950 |
| 90 | 256 | 23,0 / 18,5 / 14,0 | 33,5 × 950 × 950 |
| 106–160 | 319 | 35,0–37,0 / 26,0–29,0 / 20,0–25,0 | 33,5 × 950 × 950 |
Головне: перехід із типорозміру 90 на 106 додає до висоти корпуса 63 мм — з 256 до 319. Панель при цьому не змінюється, тому за зовнішнім виглядом різниці немає, а міжстельовий простір потрібен інший. Це перевіряють до замовлення.
Витрата в межах нижчого корпуса зростає плавно — від 14,5 до 23,0 м³/хв. Стрибок відбувається разом зі зміною висоти: у 106-го одразу 35 м³/хв.
Що врахувати при монтажі
- панель замовляють окремою позицією, виріз у стелі роблять під 950 × 950 мм
- блок кріплять до перекриття, профіль підвісної стелі несе тільки панель
- дренажний насос піднімає трубу максимум на 850 мм
- рівень стелі вивіряють до встановлення — перекіс видно одразу на панелі
- робочі межі задає зовнішній блок системи
У приміщенні з квадратною геометрією касета 90 × 90 обслуговує зону рівномірно, але для витягнутого залу краще поставити дві менші, ніж одну старшу — зона роздачі від потужності майже не залежить.
