Де застосовується

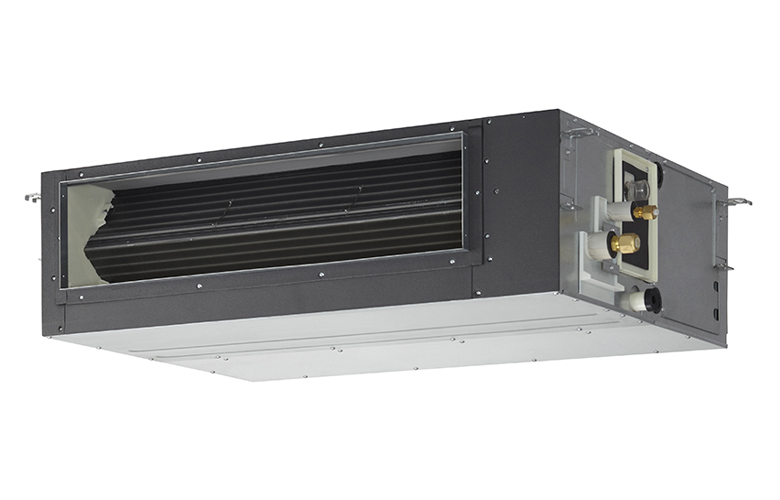

Канальний внутрішній блок високого статичного тиску серії PACi Elite. Його беруть там, де повітроводи довгі й розгалужені, а обладнання має бути повністю схованим.
- офіси й торгові зали з підвісною стелею та роздачею через кілька решіток
- готельні номери й ресторани, де видно тільки решітки
- приміщення складної форми, де один блок обслуговує кілька зон
- об’єкти з припливною установкою або витяжкою, які треба зв’язати з кондиціонером
Конструкція
Ключова характеристика — зовнішній статичний тиск: стандартно 70 Па у типорозмірах 36–71 і 100 Па у 100–140, з можливістю підняти до 150 Па в усіх моделях. Склад:
- функція автоматичного навчання — блок сам виставляє потрібний тиск під час пусконалагодження
- вентилятор постійного струму
- вбудований дренажний насос високого підйому: дренаж можна вести на висоті до 785 мм від основи
- боковий знімний фільтр
- роз’єм
PAW-FDCна платі для керування зовнішнім вентилятором або рекуператором з того самого пульта - функція Twin-спліт
Висота корпуса 290 мм однакова в усіх типорозмірах. Це дозволяє закладати однаковий запас міжстельового простору незалежно від потужності. Приладдя:
CZ-RTC5B— провідний пульт із функціями Econavi і datanavi (стандарт комплекту)CZ-RWS3+CZ-RWRC3— інфрачервоний пультCZ-RE2C2— спрощений пультCZ-CENSC1— датчик EconaviCZ-CAPWFC1— комерційний адаптер WLAN
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог додає до неї те, що визначає проєкт повітроводів:
| Типорозмір | Витрата Hi/Med/Lo, м³/хв | Шум Hi/Med/Lo, дБ(А) | Габарити В × Ш × Г, мм | Маса, кг |
|---|---|---|---|---|
| 36 | 14,0 / 13,0 / 10,0 | 33 / 29 / 25 | 290 × 800 × 700 | 28 |
| 50 | 16,0 / 15,0 / 12,0 | 34 / 30 / 26 | 290 × 800 × 700 | 28 |
| 60 | 21,0 / 19,0 / 15,0 | 35 / 32 / 26 | 290 × 1 000 × 700 | 33 |
| 71 | 21,0 / 19,0 / 15,0 | 35 / 32 / 26 | 290 × 1 000 × 700 | 33 |
| 125 | 34,0 / 29,0 / 23,0 | 39 / 35 / 32 | 290 × 1 400 × 700 | 45 |
| 140 | 36,0 / 32,0 / 25,0 | 40 / 36 / 33 | 290 × 1 400 × 700 | 45 |
Типорозміри 60 і 71 дають однакову витрату повітря — 21 м³/хв при різниці потужності в кіловат. Мережу повітроводів для них проєктують однаково, а вибирають за тепловим навантаженням.
Повітряні камери підбирають за типорозміром: CZ-56DAF2 на 2 × Ø200 для 36 і 50, CZ-90DAF2 на 3 × Ø200 для 60 і 71, CZ-160DAF2 на 4 × Ø200 для 100–140. Забірні камери — окремі артикули CZ-DUMPA….
Що врахувати при монтажі
- траса 3–40 м для типорозмірів 36–60, 5–50 м для 71 і 5–85 м для 100–140
- різниця висот 30 м
- рідинна труба 1/4″ для 36 і 50, далі 3/8″; газова 1/2″ і 5/8″ відповідно
- заводської заправки вистачає на 30 м, далі 20–45 г на метр
- робочі межі: охолодження від −15 до +46 °C, обігрів від −20 до +24 °C
Рівень тиску 150 Па доступний у всіх типорозмірах, але це максимум, а не робоча точка: чим вищий опір мережі, тим більше споживає вентилятор. Мережу рахують на стандартні 70–100 Па, а запас тримають на випадок засмічення фільтрів.
