Де застосовується

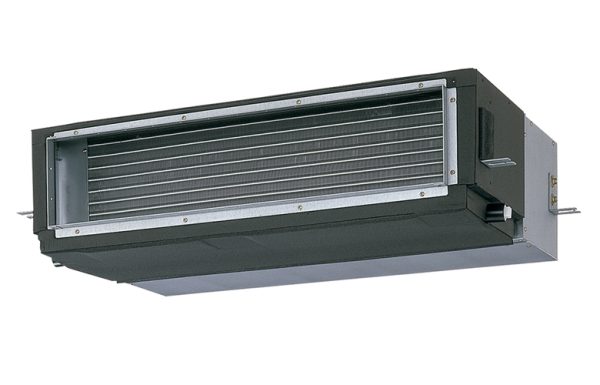

Канальний блок низького статичного тиску й ультратонкого формату. Головна причина вибрати саме його — висота корпуса 250 мм замість 290 мм у виконанні високого тиску.
- приміщення з вузьким міжстельовим простором, де 290 мм не вміщається
- реконструкція з готовою стелею, яку не піднімають
- короткі повітроводи з роздачею в межах однієї зони
- офіси й номери, де потрібна прихована установка без складної мережі
Конструкція
Конструктивно це та сама платформа PACi Elite, але з іншим вентиляторним вузлом:
- зовнішній статичний тиск 40–50 Па номінально, максимум 80 Па
- вентилятор постійного струму
- вбудований дренажний насос
- висота 250 мм однакова в усіх типорозмірах серії
- керування з пульта
CZ-RTC5Bіз функціями Econavi і datanavi
Приладдя те саме, що в решти лінійки PACi:
CZ-RTC5B— провідний пульт із функціями Econavi і datanavi (стандарт комплекту)CZ-RWS3+CZ-RWRC3— інфрачервоний пультCZ-RE2C2— спрощений пультCZ-CENSC1— датчик EconaviCZ-CAPWFC1— комерційний адаптер WLAN
Як підбирають
Вибір між PN і PF вирішує не потужність, а опір мережі повітроводів. Порівняння двох виконань у тих самих типорозмірах:
| Показник | PN (низький тиск) | PF (високий тиск) |
|---|---|---|
| Висота корпуса, мм | 250 | 290 |
| Тиск номінальний / максимум, Па | 40–50 / 80 | 100 / 150 |
| SEER типорозміру 100 | 6,00 (A+) | 6,20 (A++) |
| SCOP типорозміру 100 | 4,00 (A+) | 4,40 (A+) |
Дані каталогу Panasonic VRF 2020–2021. Плата за тонкий корпус видно в цифрах: ефективність PN нижча за PF у тому самому типорозмірі. Якщо стеля дозволяє, виконання високого тиску вигідніше в експлуатації.
Габарити внутрішнього блока — 250 × 1 200 × 650 мм у типорозмірах 100 і 125; ці значення збігаються з таблицею характеристик картки.
Що врахувати при монтажі
- мережу повітроводів проєктують коротку — запас тиску тут удвічі менший, ніж у PF
- траса 5–85 м, різниця висот 30 м
- заводської заправки вистачає на 30 м, далі 45 г на метр
- робочі межі: охолодження від −15 до +46 °C, обігрів від −20 до +24 °C
- доступ до фільтра планують до монтажу — при висоті 250 мм ревізійний люк робити тісніше
Тиск 80 Па — це стеля, а не робоча точка. Якщо розрахунок мережі дає більше 50 Па, розглядають виконання PF або скорочують довжину повітроводів.
