Де застосовується
Канальний фанкойл — теплообмінник із вентилятором, який працює на воді від чилера, теплового насоса або котла. Виконання ховається за підвісною стелею або вбудовується в стіну, і в приміщення виходять лише решітки.
YARDY-HP — старша частина лінійки за потужністю, тому область застосування відповідна:
- зали й відкриті офіси
- торгові приміщення
- громадські простори, де обладнання не має бути видно
Для окремої кімнати цей типорозмір завеликий — там беруть молодші серії.
Конструкція

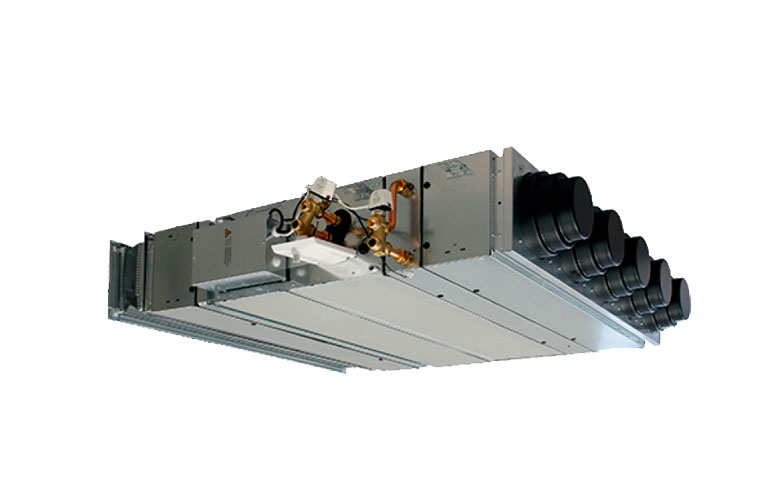

Несуча конструкція з оцинкованої сталі, розрахована на горизонтальну установку на підвісну стелю або вертикальну вбудовану в стіну. У складі:
- оребрена батарея у виконаннях на 3, 4 або 5 рядів
- внутрішній лоток для збору конденсату з природним зливом
- відцентровий вентилятор із подвійним всмоктуванням і трьохшвидкісним двигуном
- фланці для кріплення до каналу всмоктування й подачі
Батарея, лоток і вентиляційний блок висуваються знизу, тому все обслуговування йде з боку приміщення.
| Пристрій керування | Що вміє |
|---|---|
| Панель із перемикачем | швидкість і режим «літо/зима» |
| Панель із термостатом | кімнатний термостат, режим, швидкість, керування клапаном і електронагрівачем |
| Електронна панель | автоматичне перемикання «літо/зима» для двотрубних систем |
| Електронна панель із авторегулюванням | автоперемикання плюс автоматичне регулювання швидкості |
Окремо замовляються фланець для під’єднання до каналу, антивібраційний перехідник до каналів всмоктування й подачі та панель із круговими патрубками для кріплення до перехідників.
Як підбирають
- діапазон серії — охолодження 7,2–20,5 кВт, опалення 9,6–28 кВт
- продуктивність задається кількістю рядів теплообмінника: 3, 4 або 5
- більше рядів дає більшу потужність, але й вищий гідравлічний опір — насос підбирають після вибору батареї, а не до нього
- фільтр постачається окремо від агрегату, це окрема позиція в замовленні; клас обирають під призначення приміщення
У таблиці характеристик стоять дві різні цифри холодопродуктивності — повна і явна. Повна враховує відведення вологи, явна — тільки зниження температури повітря. Для розрахунку теплового балансу приміщення беруть явну.
Що врахувати при монтажі
- агрегат ставиться і горизонтально на підвісну стелю, і вертикально вбудованим у стіну
- положення визначає, з якого боку буде доступ до вузлів
- під агрегатом лишають знімну панель і вільний простір — лоток, батарея й вентиляційний блок висуваються вниз
- дренаж від лотка веде самопливом із постійним ухилом
Лоток очищуваний, і його чистка входить у регулярне обслуговування, а не лише в аварійні роботи.
