Де застосовується

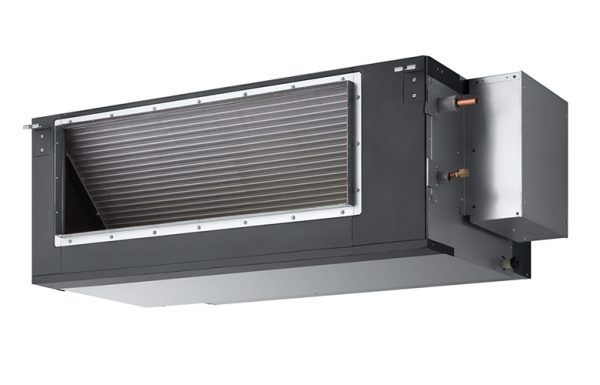

Канальний блок верхнього діапазону PACi Elite — 19,5 і 23,2 кВт холоду. Це вже не рішення для кімнати, а машина на цілий поверх або зал.
- торгові зали, супермаркети, шоуруми
- виробничі й складські приміщення
- спортивні зали й великі відкриті офіси
- об’єкти, де потрібна одна машина замість кількох менших
Внутрішній блок однофазний (220–240 В), зовнішній — тільки трифазний 380–415 В із запобіжником 30 А. Це перевіряють на етапі проєкту електрики.
Конструкція
Конструкція розрахована на роботу з розвиненою мережею повітроводів:
- зовнішній статичний тиск задається виробником трьома рівнями — 75, 120 і 180 Па для типорозміру 200 та 75, 130 і 200 Па для 250
- рівень підвищується бустерним кабелем, а не налаштуванням пульта
- вентилятор постійного струму
- керування з пульта
CZ-RTC5B
Корпус внутрішнього блока в обох типорозмірах однаковий — 486 × 1 456 × 916 мм, маса 86 і 88 кг. Тобто при переході з 200 на 250 місце в технічному приміщенні не змінюється.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає те, що визначає мережу й трасу:
| Параметр | Типорозмір 200 | Типорозмір 250 |
|---|---|---|
| Витрата повітря Hi/Med/Lo, м³/хв | 72 / 63 / 53 | 84 / 72 / 59 |
| Статичний тиск, Па | 75 / 120 / 180 | 75 / 130 / 200 |
| Шум внутр. блока Hi/Med/Lo, дБ(А) | 46 / 44 / 41 | 47 / 45 / 42 |
| Тепло при −10 °C, кВт | 17,00 | 20,00 |
| Довжина траси, м | 5–90 | 5–60 |
| Заправка R32, кг | 4,20 | 5,20 |
Головне при виборі між ними — не потужність, а довжина траси. Старший блок тримає лише 60 м проти 90 м у молодшого. Якщо зовнішній блок стоїть на даху далеко від технічного приміщення, типорозмір 250 може не пройти за трасою.
Розрахункова теплопродуктивність при −10 °C — 17,0 і 20,0 кВт із номінальних 22,4 і 28,0. Для об’єкта з обігрівом від системи це і є розрахункова цифра.
Що врахувати при монтажі
- рідинна труба 3/8″ у типорозміру 200 і 1/2″ у 250, газова 1″ в обох
- різниця висот 30 м
- заводської заправки вистачає на 30 м, далі 60 і 80 г на метр відповідно
- робочі межі: охолодження від −15 до +46 °C, обігрів від −20 до +24 °C
- зовнішній блок 1 500 × 980 × 370 мм і 117–128 кг — потрібна підготовлена основа й підйом
Звукова потужність зовнішнього блока на обігріві досягає 79–82 дБ. Для об’єкта поруч із житлом місце встановлення і шумозахист закладають у проєкт, а не вирішують на майданчику.
