Де застосовується

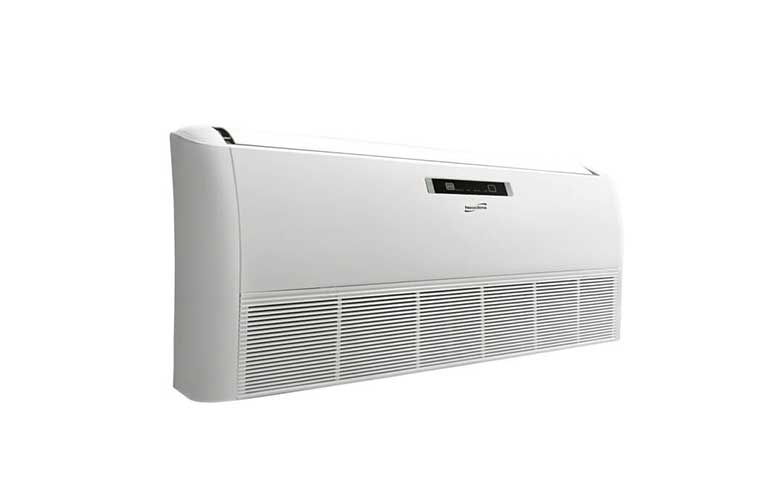

Підлогово-стельовий кондиціонер — універсальний внутрішній блок, який монтують або під стелею, або біля підлоги вздовж стіни. Це рішення для приміщень, де касетний блок поставити ніде, а канальний надлишковий.
- магазини, кафе, зали обслуговування без підвісної стелі
- офіси відкритого планування з бетонною стелею
- витягнуті приміщення, де потік має йти вздовж
- об’єкти з панорамним склінням — блок ставлять біля підлоги під вікном
Серія працює в комплекті з внутрішніми блоками нового ряду ERP і з блоками попередніх поколінь — це дає запас при заміні окремих блоків у наявній системі.
Конструкція
Живлення залежить від типорозміру: 18 і 24 — однофазні 220–240 В, 36, 48 і 60 — трифазні 380–420 В. Це перевіряють на етапі проєкту електрики.
- внутрішній блок заввишки 235 мм у всіх типорозмірах
- три швидкості вентилятора
- клас енергоефективності SEER 3,6 (D)
- дренажна труба
ODd25абоODd32залежно від типорозміру - міжблочні з’єднання 3 × 1,0 і 2 × 0,75 мм²
Компресори зовнішніх блоків різні за типом: у молодших роторні Toshiba (GMCC), у старших спіральні Panasonic. Перехід відбувається на типорозмірі 36.
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає витрату повітря, шум і габарит — те, що визначає розміщення:
| Типорозмір | Витрата Hi/Mi/Lo, м³/год | Шум Hi/Mi/Lo, дБ | Габарити Д × В × Г, мм | Маса, кг |
|---|---|---|---|---|
| 18 | 1 150 / 950 / 800 | 53 / 48 / 43 | 1068 × 235 × 675 | 24 |
| 24 | 1 250 / 1 050 / 900 | 54 / 49 / 44 | 1068 × 235 × 675 | 24,6 |
| 36 | 1 750 / 1 400 / 1 250 | 53 / 48 / 44 | 1285 × 235 × 675 | 29 |
| 48 | 1 750 / 1 400 / 1 250 | 53 / 48 / 44 | 1285 × 235 × 675 | 31 |
| 60 | 2 300 / 1 800 / 1 600 | 55 / 49 / 46 | 1650 × 235 × 675 | 39 |
Головне, що видно з таблиці: типорозміри 36 і 48 мають однакову витрату й однаковий корпус — 1 750 м³/год і 1 285 мм. Різниця тільки в потужності: 48-й охолоджує той самий потік сильніше. Місце під блок і мережу для них планують однаково.
Друге: висота 235 мм незмінна по всій лінійці. При стельовому монтажі запас під блок закладають один і той самий незалежно від потужності, змінюється лише довжина — від 1 068 до 1 650 мм.
Що врахувати при монтажі
- при стельовому монтажі потік спрямовують уздовж приміщення, не в робочу зону
- при підлоговому — перед блоком лишають вільний простір, меблі не присувають
- трифазні типорозміри 36–60 потребують окремої лінії живлення
- дренаж самопливний — ухил витримують від блока, для підлогового виконання це критично
- фільтр чистять регулярно: блок стоїть у зоні досяжності й швидко забирає пил
Струм у трифазних виконаннях нижчий, ніж в однофазних, попри більшу потужність: 7 А у 36-го проти 12,62 А у 24-го. Кабель рахують за фактичним струмом фази, а не за кіловатами.
