Де застосовується

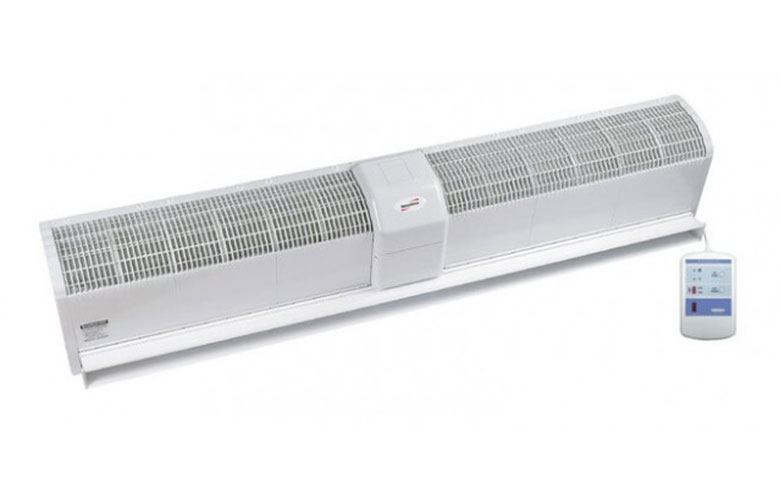

Теплова завіса з електричним нагрівом. Відсікає холодне повітря на вході до приміщення й одночасно гріє потік — для входу без окремої системи опалення це найпростіше рішення.
- входи магазинів, аптек, відділень банків
- склади й виробничі приміщення з воротами
- об’єкти без водяного контуру поруч із входом
- приміщення, де завісу треба поставити швидко й без прокладки труб
Суфікс EU (як і V чи VERT) у позначенні означає виконання для вертикальної установки — завісу ставлять збоку від прорізу, а не над ним. Літери L і R задають бік розташування двигуна, а S/S або INOX — корпус із нержавіючої сталі.
Конструкція
Нагрів дають ТЕНи, живлення трифазне 400 В / 50 Гц. Двигун має дві швидкості — 1 380 і 1 150 об/хв.
- провідний настінний пульт у стандартній комплектації
- пиловловлюючі фільтри
- автоматика для підмикання датчика дверей (кінцевого вимикача) і термостата
- можливе виконання в корпусі з нержавіючої сталі (
S/S,INOX) - діаметр вентилятора 100, 120 або 130 мм залежно від серії
Датчик дверей — не додаток, а спосіб економії: завіса вмикається на повну лише коли двері відчинені, решту часу працює в підтримувальному режимі.
Як підбирають
Перша цифра в номері моделі — серія за висотою прорізу, друга — довжина. Це головне при підборі:
| Модель | Макс. ширина / висота прорізу, м | Витрата повітря, м³/год | Потужність нагріву, кВт | Довжина, мм | Маса, кг |
|---|---|---|---|---|---|
| E 13 L | 1,0 / 2,3 | 1 140 / 800 | 6 або 9 | 1 100 | 17,9 |
| E 14 | 1,2 / 2,3 | 1 140 / 850 | 9 | 1 206 | 22,4 |
| E 15 | 1,4 / 2,3 | 1 370 / 1 030 | 9 або 12 | 1 406 | 25,0 |
| E 16 | 1,6 / 2,3 | 1 390 / 1 100 | 12 | 1 606 | 27,3 |
| E 18 | 2,0 / 2,3 | 1 790 / 1 400 | 15 | 2 006 | 31,7 |
| E 38 | 2,0 / 3,5 | 3 515 / 2 930 | 18 | 2 053 | 40,6 |
Головне, що видно з таблиці: серія 1x розрахована на висоту прорізу 2,3 м, а серія 3x — на 3,5 м. Модель E 38 при тій самій ширині 2,0 м, що й E 18, дає вдвічі більшу витрату — 3 515 проти 1 790 м³/год. Для високих воріт слабша завіса не працює взагалі, скільки б кіловат нагріву в ній не було.
Другий орієнтир — перепад температури. У E 13 L при 6 кВт це 20–26 °C, при 9 кВт — 28–36 °C. Тобто той самий корпус із іншим ТЕНом дає інший режим, і потужність нагріву вибирають окремо від типорозміру.
Що врахувати при монтажі
- довжина завіси має бути не меншою за ширину прорізу — інакше з боків лишається щілина
- трифазне живлення 400 В на 15–18 кВт потребує окремої лінії й розрахунку кабелю
- датчик дверей і термостат підключають одразу — без них завіса гріє вулицю
- фільтри чистять регулярно: біля входу запиленість вища, ніж усередині
- при вертикальній установці (
EU) перевіряють, що потік перекриває проріз по всій висоті
Електрична завіса на 18 кВт споживає стільки ж, скільки невеликий будинок. Якщо вхід працює цілий день, водяне виконання окупається за сезон — за умови, що контур теплопостачання поруч.
