Де застосовується

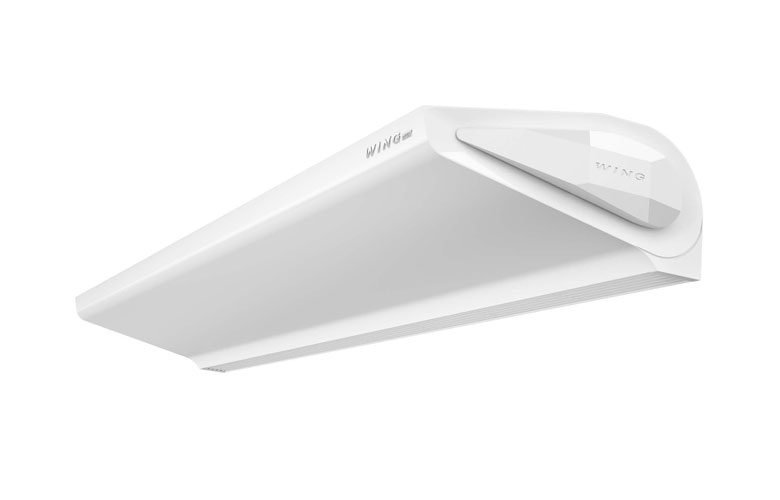

Теплова завіса з водяним нагрівачем: тепло вона бере не з електромережі, а з контуру опалення будівлі.
- магазини, торгові й виробничі приміщення з наявним контуром опалення
- об’єкти з обмеженою потужністю електричного вводу
- входи, де потрібне велике теплове навантаження
Це і є головний аргумент серії: 47 кВт тепла при живленні 220 В і струмі 1,9 А. Електрична завіса того ж класу зажадала б трифазної лінії, а тут електрика живить лише вентилятор.
Конструкція
Виробництво Польща, гарантія 24 місяці. Монтаж горизонтальний і вертикальний — як і в серії C.
| Показник | WING W200 |
|---|---|
| Ширина дверей, м | 2,0 |
| Потужність по теплу, кВт | 47 |
| Витрата повітря, м³/год | 4 400 |
| Споживана потужність, кВт | 0,26 |
| Струм, А | 1,9 |
| Живлення | 220 В |
| Рівень шуму, дБ | 46 |
| Габарити, мм | 2 098 × 210 × 465 |
| Вага, кг | 37,5 |
Як підбирають
Завісу підбирають за прорізом, а не за потужністю нагріву. Спершу ширина дверей: у лінійці це 1, 1,5 і 2 м, і сопло має перекривати отвір повністю — інакше повітряна стіна матиме розрив.
Друге рішення — тип нагріву, і воно визначає не тільки тепло, а й вимоги до об’єкта:
| Серія | Нагрів | Тепло, кВт | Живлення | Монтаж |
|---|---|---|---|---|
| WING C | немає | — | 220 В | горизонтальний і вертикальний |
| WING E | електричний ТЕН | до 15 | 380 В | горизонтальний |
| WING W | водяний | до 47 | 220 В | горизонтальний і вертикальний |
- WING E потребує трифазного вводу 380 В і споживає до 12,9 А — це найдорожчий варіант за електромонтажем
- WING W живить лише вентилятор (220 В, 1,9 А), а тепло бере з контуру опалення — і дає при цьому 47 кВт, утричі більше за електричну версію
- WING C нагріву не має взагалі: він відсікає повітря, але не гріє приміщення
- усі три серії мають однаковий габарит корпуса при однаковому типорозмірі — 210 × 465 мм у перерізі
Для водяного виконання додається ще одне: фактична теплова потужність залежить від температури й витрати теплоносія. Паспортні 47 кВт отримують при розрахункових параметрах контуру, і при нижчій температурі подачі значення буде меншим.
Що врахувати при монтажі
- завісу монтують так, щоб повітря виходило якомога ближче до крайки прорізу — кожен сантиметр відступу послаблює струмінь
- кріплення роблять до несучої основи над прорізом, а не до підвісної стелі чи гіпсокартонного укосу
- вага від 19 до 41,5 кг залежно від серії й типорозміру — її перевіряють до монтажу
- ступінь захисту
IP 20означає сухе внутрішнє приміщення: вулиця й вологі зони виключені - для водяного виконання потрібні подача й зворотка з контуру опалення, тобто вузол обв’язки біля прорізу
Керування виконує контролер HMI WING EC; для водяного виконання до нього додається сервопривід водяного клапана. Схеми підключення до контролера й сервоприводу наведені в посібнику окремими розділами.
Вузол обв’язки з сервоприводом водяного клапана проєктують разом із завісою: він регулює теплову потужність за сигналом контролера.
