Де застосовується

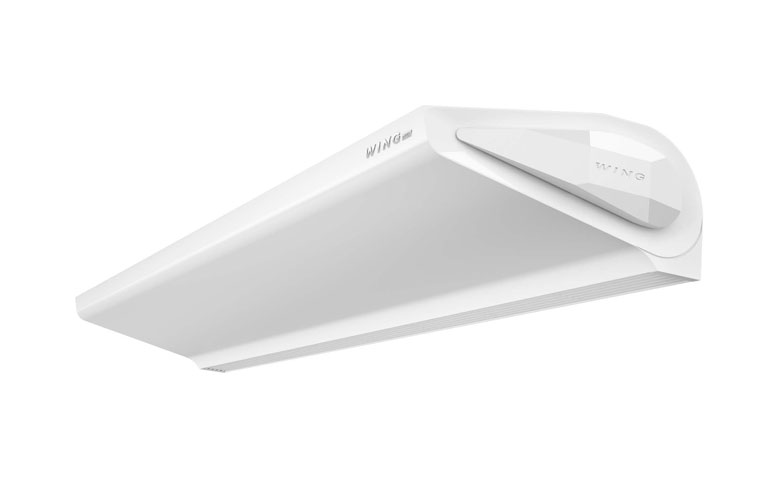

Повітряна завіса без нагрівання повітря. Її завдання — відсікати вуличне повітря від приміщення, а не гріти його: у характеристиках рядок «Тип нагрівача» стоїть порожнім.
- магазини й торгові зали
- кафе й заклади харчування
- офісні та адміністративні входи
- приміщення, де опалення вже достатнє, а протяг заважає
Серія допускає і горизонтальний, і вертикальний монтаж — тобто завісу можна поставити збоку від прорізу, а не тільки над ним. Це рідкість і рятує там, де над дверима місця немає.
Конструкція
Виробництво Польща, гарантія 24 місяці, вентилятори EC із плавним регулюванням.
| Показник | WING C100 | WING C200 |
|---|---|---|
| Ширина дверей, м | 1,0 | 2,0 |
| Витрата повітря, м³/год | 1 950 | 4 600 |
| Споживана потужність, кВт | 0,15 | 0,32 |
| Струм, А | 1,1 | 2,4 |
| Рівень шуму, дБ | 45 | 47 |
| Габарити, мм | 1 066 × 210 × 465 | 2 098 × 210 × 465 |
| Вага, кг | 19 | 34,5 |
| Живлення | 220 В | 220 В |
Живлення однофазне 220 В при витраті 4 600 м³/год — окремої силової лінії не потрібно, і це головна перевага виконання без нагріву.
Як підбирають
Завісу підбирають за прорізом, а не за потужністю нагріву. Спершу ширина дверей: у лінійці це 1, 1,5 і 2 м, і сопло має перекривати отвір повністю — інакше повітряна стіна матиме розрив.
Друге рішення — тип нагріву, і воно визначає не тільки тепло, а й вимоги до об’єкта:
| Серія | Нагрів | Тепло, кВт | Живлення | Монтаж |
|---|---|---|---|---|
| WING C | немає | — | 220 В | горизонтальний і вертикальний |
| WING E | електричний ТЕН | до 15 | 380 В | горизонтальний |
| WING W | водяний | до 47 | 220 В | горизонтальний і вертикальний |
- WING E потребує трифазного вводу 380 В і споживає до 12,9 А — це найдорожчий варіант за електромонтажем
- WING W живить лише вентилятор (220 В, 1,9 А), а тепло бере з контуру опалення — і дає при цьому 47 кВт, утричі більше за електричну версію
- WING C нагріву не має взагалі: він відсікає повітря, але не гріє приміщення
- усі три серії мають однаковий габарит корпуса при однаковому типорозмірі — 210 × 465 мм у перерізі
Що врахувати при монтажі
- завісу монтують так, щоб повітря виходило якомога ближче до крайки прорізу — кожен сантиметр відступу послаблює струмінь
- кріплення роблять до несучої основи над прорізом, а не до підвісної стелі чи гіпсокартонного укосу
- вага від 19 до 41,5 кг залежно від серії й типорозміру — її перевіряють до монтажу
- ступінь захисту
IP 20означає сухе внутрішнє приміщення: вулиця й вологі зони виключені - для водяного виконання потрібні подача й зворотка з контуру опалення, тобто вузол обв’язки біля прорізу
Керування виконує контролер HMI WING EC; для водяного виконання до нього додається сервопривід водяного клапана. Схеми підключення до контролера й сервоприводу наведені в посібнику окремими розділами.
