Де застосовується

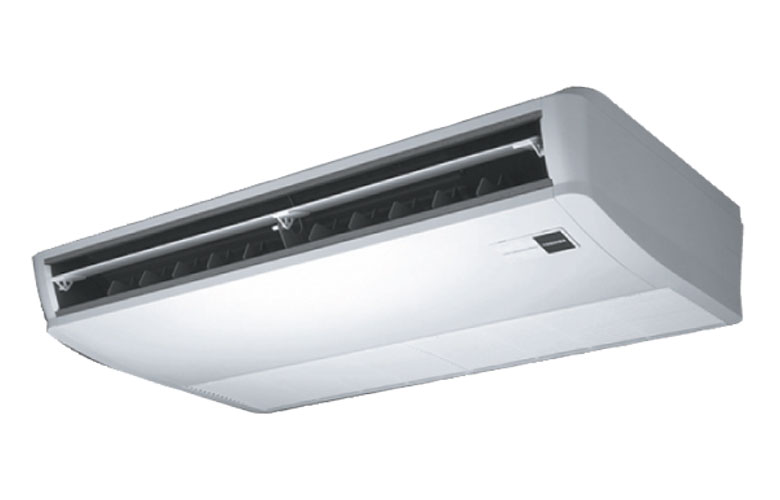

Підстельовий кондиціонер Toshiba серії Digital Inverter. Кріпиться просто до стелі — підвісної стелі й повітроводів не потребує.
- магазини й зали з відкритими комунікаціями
- витягнуті приміщення, де потік має йти вздовж
- об’єкти без підвісної стелі та без місця на стінах
- реконструкція, де стелю не перебирають
Артикул читається так: RAV — серія — типорозмір — тип блока — виконання. SM означає Digital Inverter, SP — Super Digital Inverter. Літери перед -E задають тип внутрішнього блока: UT — касетний, BT і DT — канальний, CT — підстельовий, AT — зовнішній блок. Це головне, що звіряють при замовленні: числа в різних типах однакові.
Конструкція
Конструкція розрахована на гнучке підключення комунікацій: у корпусі передбачено кілька місць пробивки під різні варіанти підведення.
- дренаж
VP 20, внутрішній діаметр трубки 26 мм - підключення дренажу праворуч або ліворуч на вибір
- пробивка для силового кабелю в кількох положеннях
- пробивка для труб холодильного контуру, зокрема підведення фреонової траси згори
- отвір у стіні для труб — 100 мм
Можливість вивести трасу вгору або вбік, а дренаж на будь-який бік, знімає більшість обмежень при реконструкції: блок вписують у наявні комунікації, не переробляючи їх.
Система працює на холодоагенті R410A. ⚠️ Виробник окремо попереджає: це новий тип замість R22, і робочий тиск у контурі значно вищий. Сервісне обладнання, манометри й інструмент мають бути розраховані саме на R410A — інструмент від R22 непридатний.
Як підбирають
Потужність беруть із таблиці характеристик картки. Ряд серії збігається з рештою типів Digital Inverter:
| Внутрішній блок | Тип | Зовнішній блок |
|---|---|---|
| SM562CT-E | підстельовий | SM563AT-E |
| SM802CT-E | підстельовий | SM803AT-E |
| SM1102CT-E | підстельовий | SM1103AT-E |
| SM1402CT-E | підстельовий | SM1403AT-E |
Головне при підборі: внутрішній і зовнішній блоки йдуть строго парою. Номер зовнішнього блока відрізняється від внутрішнього на одну цифру (562 → 563), і це не помилка каталогу, а конвенція виробника.
У ряду Super Digital Inverter (індекс SP) зовнішні блоки інші — SP562AT-E, SP802AT-E, SP1102AT-E, SP1402AT-E. Комбінувати блоки двох платформ не можна.
Що врахувати при монтажі
- сторону підключення дренажу обирають до монтажу — праворуч або ліворуч
- фреонову трасу можна вивести вгору, якщо стіна недоступна
- дренаж
VP 20самопливний — ухил витримують від блока - перед блоком лишають вільний простір по довжині приміщення
- корпус кріплять до перекриття, а не до профілю стелі
Оскільки блок стоїть відкрито, напрямок потоку визначає комфорт у приміщенні. Його спрямовують уздовж залу, а не в робочу зону — інакше люди під блоком сидітимуть у струмені.
