Де застосовується

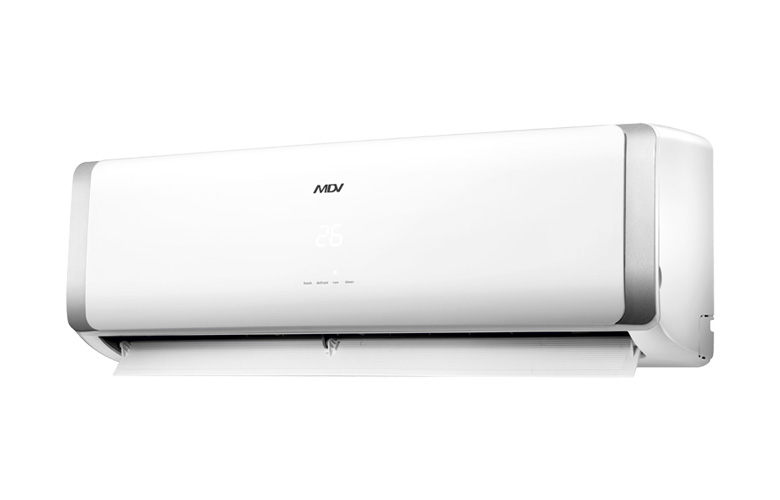

Настінний внутрішній блок VRF. Зовні схожий на побутовий кондиціонер, але працює у складі мультизональної системи й керується з централізованого пульта будівлі.
- готельні номери й офісні кабінети
- приміщення без підвісної стелі, де канальний або касетний блок поставити ніде
- об’єкти, які підключають до єдиної системи керування будівлі
- кімнати, де потрібне швидке введення в експлуатацію без робіт зі стелею
Блок працює тільки у складі VRF-системи MDV — окремо, без зовнішнього блока, він не встановлюється. Холодоагент R410A, живлення 220–240 В однофазне. Гарантія виробника — 3 роки.
Конструкція
Ключова конструктивна перевага — розширювальний клапан вбудований у внутрішній блок. Це спрощує монтаж і зберігає естетичний вигляд приміщення: окремого вузла з клапаном на трасі не потрібно.
- двигун вентилятора з інверторним керуванням постійного струму
- легкомийна панель і миючий фільтр
- функція самодіагностики, теплий пуск
- незалежне осушення
- дренажна труба 16,5 мм
Як підбирають
Потужність беруть із таблиці характеристик картки. Каталог дає витрату, шум і габарит — і корпус має три розміри:
| Модель | Холод / тепло, кВт | Витрата вис. швидкість, м³/год | Шум низ. швидкість, дБ(A) | Корпус Ш × В × Г, мм | Маса, кг |
|---|---|---|---|---|---|
| MDI-22G/DHN1-M | 2,2 / 2,4 | 422 | 29 | 835 × 280 × 203 | 8,4 |
| MDI-28G/DHN1-M | 2,8 / 3,2 | 417 | 29 | 835 × 280 × 203 | 8,4 |
| MDI-36G/DHN1-M | 3,6 / 4,0 | 656 | 30 | 835 × 280 × 203 | 9,5 |
| MDI-45G/DHN1-M | 4,5 / 5,0 | 594 | 31 | 990 × 315 × 223 | 11,4 |
| MDI-56G/DHN1-M | 5,6 / 6,3 | 747 | 34 | 990 × 315 × 223 | 12,8 |
| MDI-71G/DHN1-M | 7,1 / 8,0 | 1 195 | 36 | 1 194 × 343 × 262 | 17 |
| MDI-80…90G/DHN1-M | 8,0…9,0 / 9,0…10,0 | 1 421 | 38 | 1 194 × 343 × 262 | 17 |
Несподівана деталь: витрата не зростає монотонно. У 28-го вона нижча, ніж у 22-го (417 проти 422 м³/год), а в 45-го нижча, ніж у 36-го (594 проти 656). Причина в тому, що на цих переходах змінюється корпус і геометрія теплообмінника.
Практичний наслідок: за витратою повітря типорозмір не підбирають — лінійка побудована за тепловим навантаженням. Якщо важлива саме циркуляція, дивляться на конкретну модель, а не на «більший значить продуктивніший».
Що врахувати при монтажі
- простінок міряють під конкретний типорозмір — від 835 до 1 194 мм
- рідинна труба 6,35 мм у молодших і 9,53 мм у старших
- газова труба 12,7 мм у молодших і 15,88 мм у старших
- дренаж 16,5 мм самопливний — вбудованого насоса немає
- розширювальний клапан уже в блоці, окремий вузол на трасі не потрібен
Відсутність дренажного насоса — головна відмінність від касетних і канальних блоків лінійки. Конденсат відводять самопливом, тому висоту встановлення й трасу дренажу планують до монтажу.
