Де застосовується
Це внутрішній блок мультизональної системи MRV — частина великої системи, де один зовнішній блок обслуговує десятки внутрішніх на різних поверхах. Окремо, без зовнішнього блока MRV, він не працює.
Такі системи ставлять там, де кондиціювати треба багато приміщень одночасно, а місця під зовнішні блоки на фасаді немає:
- бізнес-центри, торгові й адміністративні будівлі
- готелі та ресторани
- медичні заклади
- багатоквартирні будинки з єдиною системою
Канальне виконання обирають, коли обладнання не має бути видно: блок ховається в запотелочному просторі, у приміщення виходить тільки отвір роздачі повітря. Друга причина — кількість і напрямок роздавальних повітроводів обирають вільно, тому один блок кондиціює кілька суміжних приміщень: готельний номер із санвузлом і коридором або офісний блок із трьох кімнат.
Конструкція

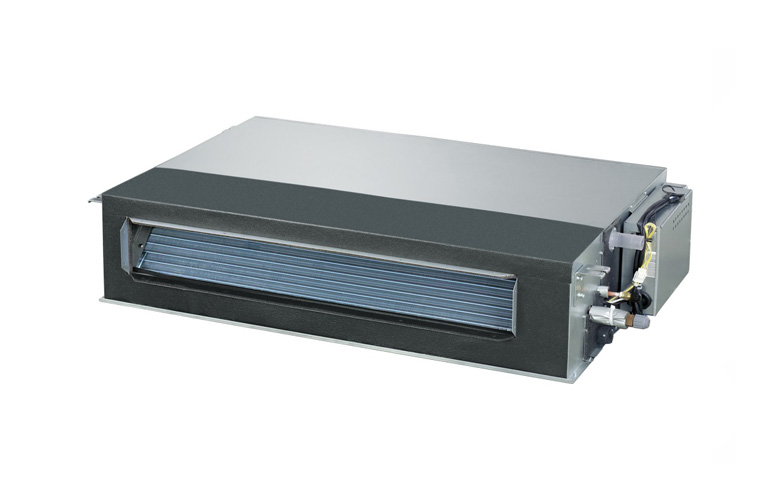

Серія AD…MSERA — канальні внутрішні блоки для систем MRV, типорозміри від 052 до 242. Це молодша частина лінійки: вона закриває окремі кімнати й невеликі приміщення в межах великої мультизональної системи.
Холодильний контур блока містить електронний терморегулювальний вентиль, два фільтри-осушувачі, теплообмінник і відцентровий вентилятор. Електронний ТРВ — це те, що дозволяє блоку точно тримати свою частку холодоагенту в загальній системі MRV, коли сусідні блоки вмикаються й вимикаються.
- вбудований високонапірний насос відкачування конденсату, стандартна висота підйому до 1,2 м — для схованого в стелі блока це знімає прив’язку до самопливного ухилу
- живлення однофазне; потужність і струм беруть із таблиці електричних характеристик конкретної моделі
- частина моделей комплектується електрокалорифером — його потужність і струм наведені окремим рядком
- керування провідним або бездротовим пультом
Виробник окремо пояснює поведінку, яку часто приймають за несправність: індикація очікування з’являється, коли блок перемикають у режим, протилежний тому, в якому працюють інші блоки системи. Мультизональна система не може одночасно гріти й холодити на одному контурі, тому суперечлива команда блокується.
Як підбирають
Код моделі читається за номенклатурою Haier:
| Позиція | Значення |
|---|---|
| A | кондиціонер повітря |
| D | внутрішній блок канального типу |
| цифри | холодопродуктивність у тисячах Бто/год (182 = 18 000) |
| M | мультизональна система MRV |
| E | охолодження й обігрів на R-410A |
| A–G / H–Q / R–Z | неінверторна модель / AC-інвертор / DC-інвертор |
Дві сусідні позиції з однаковою потужністю можуть відрізнятися саме приводом, а не продуктивністю.
- головна цифра підбору канального блока — наявний вільний напір: довгі траси, коліна, решітки й фільтри створюють опір, який має вкластися в це значення
- інакше витрата впаде нижче проєктної, а причину шукатимуть у потужності
- сумарну продуктивність внутрішніх блоків узгоджують із зовнішнім за таблицями системи MRV, а не складанням — система розрахована на те, що приміщення не працюють одночасно на максимумі
Що врахувати при монтажі
- у стелі обов’язково передбачають знімну панель: фільтр і дренажний вузол обслуговують регулярно
- насос відкачує конденсат на висоту до 1,2 м, але ухил на ділянці після нього все одно потрібен
- розводку роздавальних повітроводів планують до монтажу стелі — після зашивання змінити кількість і напрямок виходів неможливо
- місце під провідний пульт обирають заздалегідь: він ставиться на стіну й підключається кабелем
Міжблочні траси, вакуумування й заправку виконує підрядник із холодильним допуском: у системах MRV довжина трас, перепади висот і розгалужувачі рахуються за методикою виробника.
